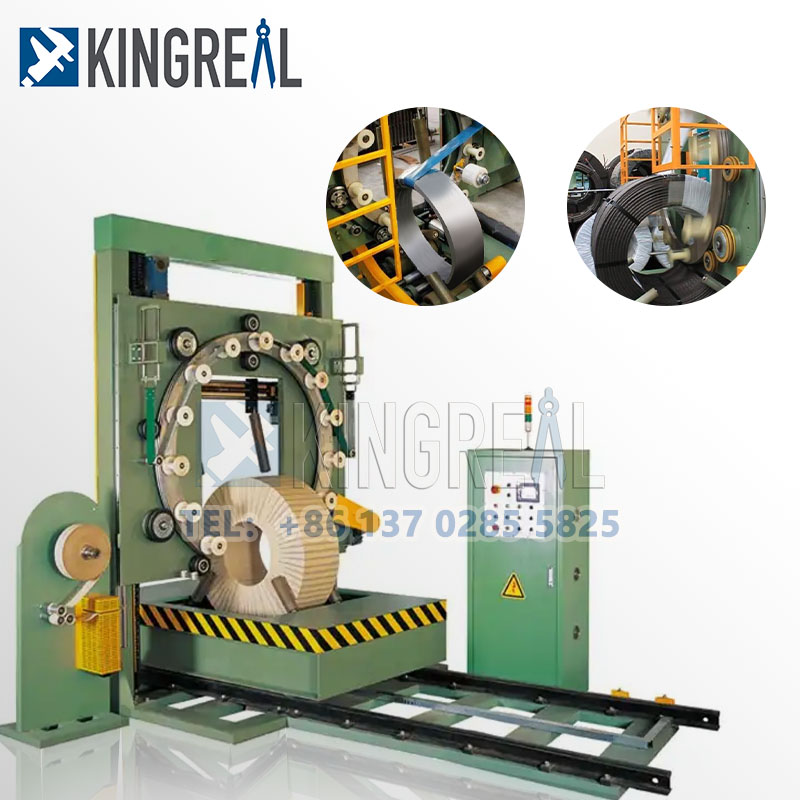

دستگاه بسته بندی کویل فولادی (ماشین بسته بندی کویل) نوع جدیدی از تجهیزات سیم پیچ و بسته بندی است که عمدتاً برای صنعت متالورژی طراحی و تولید می شود که به طور گسترده ای برای سیم پیچی و بسته بندی کمربند مسی، تسمه فولادی، کویل فولادی، کمربند آلومینیومی و سایر حلقه ها استفاده می شود. اشیاء شکل
KINGREAL می تواند ماشین بسته بندی کویل را که نوع جدیدی از تجهیزات سیم پیچ و بسته بندی است که عمدتاً برای صنعت متالورژی طراحی و ساخته شده است ، که به طور گسترده برای سیم پیچی و بسته بندی کمربند مسی ، تسمه فولادی ، کویل فولادی ، کمربند آلومینیومی و سایر حلقه ها استفاده می شود ، عرضه کند. اشیاء شکل
پس از بسته بندی سیم پیچ، نه تنها ظاهر سیم پیچ زیبا و سخاوتمندانه است، بلکه دارای عملکرد خوب ضد رطوبت، ضد گرد و غبار، ضد زنگ، ضد پیری، ضد آسیب و سایر عملکردها است.
|
1. ربات تغذیه; 2. دستگاه قبل از تغذیه. 3. دستگاه برچسب زنی محیطی. |
| عرض نوار فلزی |
50 ~ 300 میلی متر |
| قطر بیرونی نوار فلزی |
500 ~ 1000 میلی متر |
| قطر داخلی تسمه فلزی |
300 ~ 500 میلی متر |
| عرض تسمه کاغذ کامپوزیت |
70 تا 90 میلی متر |
| حداکثر قطر بیرونی |
600 میلی متر |
| سرعت خط غلتکی |
6 متر در دقیقه (فرکانس متغیر قابل تنظیم) |
| سرعت بدنه حلقه |
60~80r/min (adjustable by frequency conversion) |
| ارتفاع غلتک |
770 میلی متر |
| بار غلتکی |
2500 کیلوگرم |
| محدوده همپوشانی |
30٪ تا 70٪ (همپوشانی خودسرانه) |
| توان کل |
4 کیلو وات |
| منبع برق |
380 ولت سه فاز چهار سیمه |
| وزن در مورد |
1000 کیلوگرم |
1. ساختار افقی، محصول از طریق بلند کردن، انتقال یا روش دستی بسته بندی بیت را می توان با توجه به نیازهای ساختار سایش داخلی یا خارجی استفاده کرد - با استفاده از کنترل کننده قابل برنامه ریزی PLC و صفحه نمایش لمسی گفتگوی انسان و ماشین
2. زنگ خودکار، نمایش خودکار محتوای خطا.
3. موقعیت یابی خودکار حلقه لغزش
4. درایو غلتکی مخروطی، غلتک‌های محافظ بیرونی را برای محافظت از محصولات سبک‌تر با غلتک‌های فشار بالا به کار بگیرید.
5. وزن و سفتی تسمه بسته بندی را بر اساس نیاز تنظیم کنید.
6. حلقه لغزش را می توان به جلو و عقب حرکت داد تا با قطر داخلی و قطر خارجی مختلف محصول سازگار شود - استفاده از چرخ های اصطکاک پلی اورتان مقاوم در برابر سایش، حلقه لغزش برای کل ساختار ریخته گری.
7. مکانیزم سیم پیچ همزمان اختیاری است، که می تواند سیم پیچ هماهنگ دو ماده بسته بندی مختلف را به طور همزمان کامل کند.
8. غلتک ها و غلتک های محافظ با پلی اورتان پوشانده شده اند.
1. انواع ماشین آلات بسته بندی
با توجه به شکل و اندازه کلاف، نوع مناسب دستگاه بسته بندی را انتخاب کنید.
دستگاه بسته بندی افقی: برای کویل های افقی، کویل در صفحه افقی می چرخد.
دستگاه بسته بندی عمودی: مناسب برای سیم پیچ هایی که به صورت عمودی قرار می گیرند، سیم پیچ ها در طول بسته بندی در صفحه عمودی می چرخند.
2. سازگاری با اندازه و وزن کویل ها
اطمینان حاصل کنید که دستگاه بسته بندی قادر به کار با تمام اندازه های کویل در تولید است، از جمله حداکثر و حداقل قطر، عرض و وزن. تجهیزات باید ظرفیت بار کافی و قابلیت تنظیم داشته باشند.
3. درجه اتوماسیون
یک دستگاه بسته بندی بسیار خودکار مداخله دستی را کاهش می دهد، کارایی را بهبود می بخشد و خطای انسانی را کاهش می دهد. ویژگی های اتوماسیون شامل تغذیه خودکار، بسته بندی خودکار، برچسب زدن خودکار، بسته بندی خودکار و غیره است.
4. سیستم کنترل
ماشین‌های بسته‌بندی مدرن معمولاً مجهز به یک سیستم کنترل PLC هستند که یک رابط بصری اپراتور و عملکردهای تنظیم پارامتر را فراهم می‌کند. قابلیت اطمینان و سهولت استفاده از سیستم کنترل از ملاحظات مهم در انتخاب است.
5. ایمنی
دستگاه بسته بندی باید استانداردهای ایمنی را رعایت کرده و مجهز به وسایل ایمنی لازم مانند دکمه توقف اضطراری، نرده محافظ ایمنی و غیره باشد تا ایمنی اپراتورها حفظ شود.

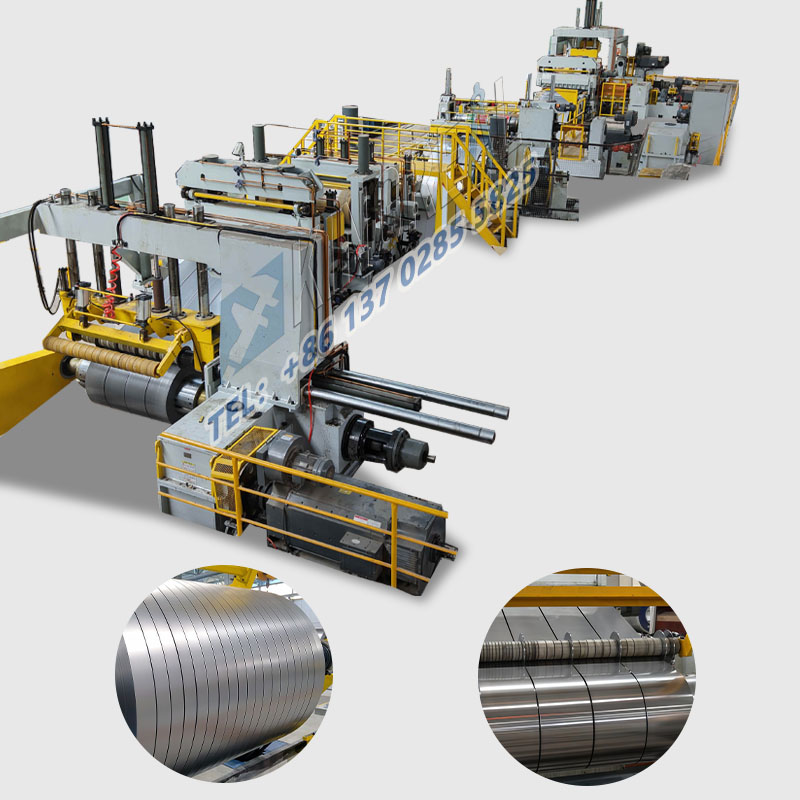

دستگاه برش فلزیکی از تجهیزات متداول فرآوری کویل است که برای برش دادن سیم پیچ های فلزی با ضخامت های مواد مختلف به عرض و تعداد نوارهای مشخص بر اساس نیاز مشتری و در نهایت پیچ خوردن استفاده می شود. کویل برش نهایی معمولاً باید وارد مرحله بعدی پردازش و استفاده شود که برای بسته بندی و بسته بندی سیم پیچ شکافی الزامات نسبتاً زیاد است ، اکثر کارخانه ها دستگاه بسته بندی اتوماتیک را انتخاب می کنند.
