هیچ

نام مؤلفه

شماره

1

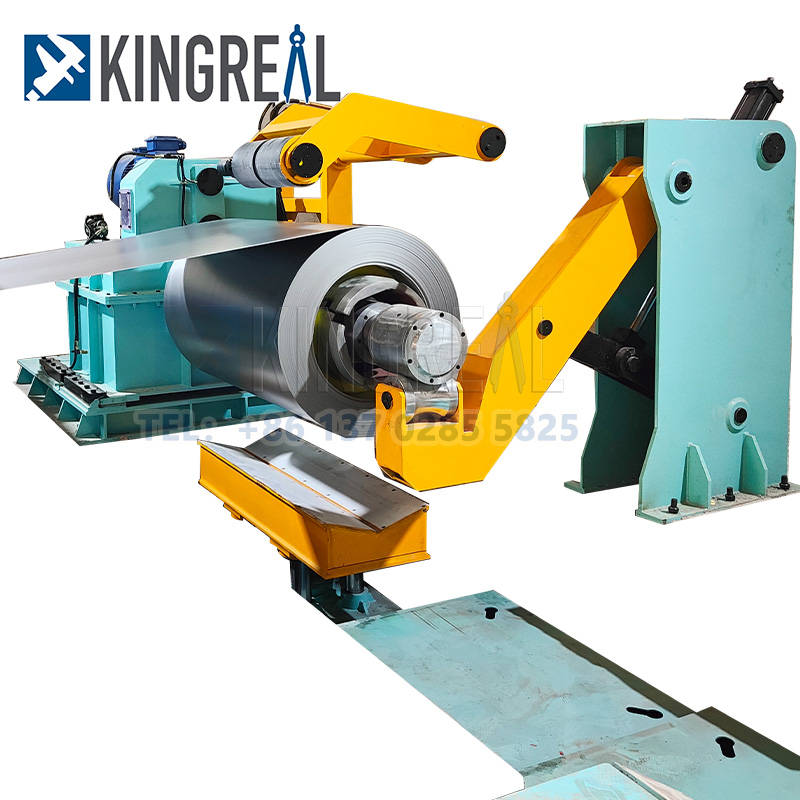

ماشین بارگیری سیم پیچ

1 واحد

2

هیدرولیک

1 واحد

3

حلقه

2 واحد

4

دستگاه راهنمای جانبی

1 واحد

5

دستگاه صاف کننده

2 واحد

6

دستگاه برش با دقت بالا

1 واحد

7

حملTقادر

1 واحد

8

وابسته به پنوماتیکSچاک

1 واحد

9

سیستم کنترل هیدرولیک

1 ست

نام ماشین

Sچیدنcدربه lمشاجرهlدر

ماده سیم پیچ

ورق فولادی（دیگر می تواند عرضه باشد

ضخامت سیم پیچ حداکثر

3مگنی

حداکثر وزن سیم پیچ

1600 میلی متر

حداکثر ارتفاع سیم پیچ

20 تن

سیم پیچ I.D

508 میلی متر ، 610 میلی متر ، 760 میلی متر

کویل O.D

≤2000 میلی متر

طول برش حداکثر

24 متر

سرعت برش

60 متر در دقیقه

تحمل

±0.01 میلی متر

سیستم کنترل برق

کنترل خودکار PLC

نام مؤلفه

شرح

مشخصات

هیدرولیک

از بخش بارگیری برای تغذیه ورق فلز به دستگاه برش برای برش استفاده می شود.

این برنامه معمولاً مکانیسم بارگیری هیدرولیک را اتخاذ می کند ، که می تواند بارگذاری خودکار را تحقق بخشد و سرعت و موقعیت بارگذاری را از طریق سنسورها کنترل کند تا اطمینان حاصل شود که ورق های فلزی به طور دقیق وارد منطقه برش می شوند.

1. قدرت: 7.5 کیلو وات

2. کاهش دهنده سرعت: X95 دو مرحله کاهش دهنده پین ​​سیکلوئید است

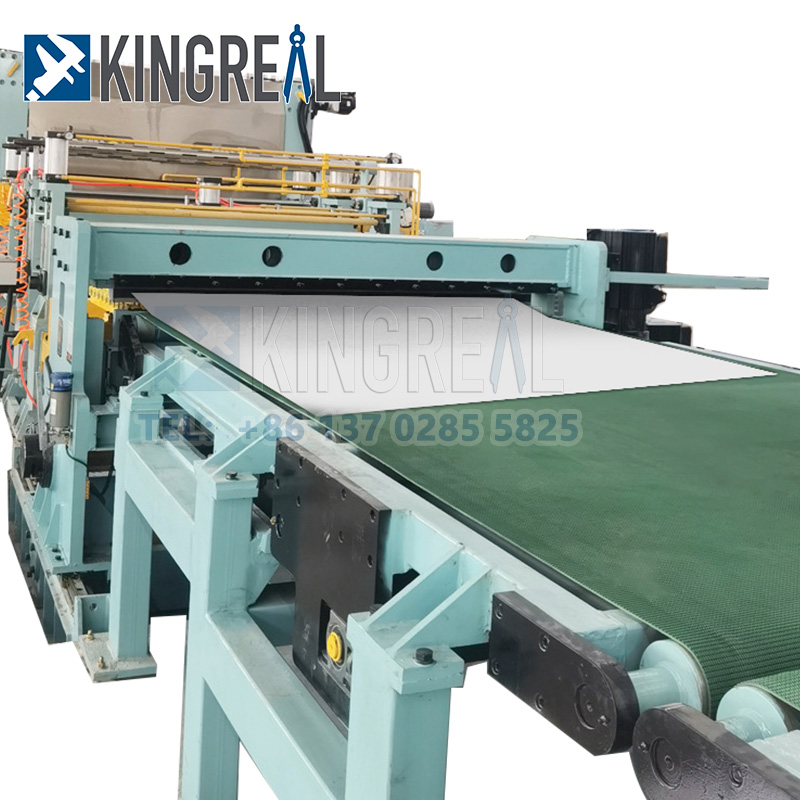

ماشین برش پرواز

ابزار برش جزء اصلی دستگاه خط برشی فلزی سنگین است که معمولاً از چاقوی فوقانی و چاقوی پایین تشکیل شده است. چاقوها از فولاد آلیاژ با کیفیت بالا با سختی و مقاومت در برابر سایش ساخته شده اند.

شکاف بین چاقوی فوقانی و چاقوی پایین را می توان با توجه به ضخامت ورق فلزی تنظیم کرد تا از اثر برش و کیفیت برش اطمینان حاصل شود.

می تواند به جدول بالا مراجعه کند

12x2500 برش هیدرولیک 22 کیلو وات

سیستم هیدرولیکی

دستگاه خط برشی فلزی سنگین مجهز به سیستم کنترل الکتریکی پیشرفته از جمله کنترلر PLC ، رابط اپراتور صفحه لمسی و سنسورها است.

از طریق سیستم کنترل ، عملکرد خودکار و نظارت بر دستگاه قابل تحقق است و پارامترهای برشی را می توان تنظیم کرد تا از ثبات و ایمنی فرآیند برش اطمینان حاصل شود.

1  جریان: L = 40L/دقیقه

2 فشار: P = 12MPa

3 قدرت: 7.5 کیلو وات
