دستگاه برش به طول ورق فلزی KINGREAL STEEL SLITER معمولاً برای دیکلر کردن، تراز کردن و برش کلاف ها از مواد و ضخامت های مختلف به عرض های مشخص شده توسط مشتریان استفاده می شود. ضخامت کویل معمولی از 0.3 تا 3 میلی متر، با طرح های مختلف تولید برای مواد اولیه و الزامات تولید متفاوت است. لطفاً درخواست خود را به KINGREAL STEEL SLITTER ارسال کنید!
SLITER KINGREAL STEEL در زمینه تولید تجهیزات پردازش کویل فعالیت می کند و طیف وسیعی از خدمات را در طراحی، تولید و فروش به مشتریان ارائه می دهد. متمایزترین محصولات دستگاه برش سیم پیچ و خط برش به طول است. این دستگاه ها به طور گسترده برای برش، برش یا پانچ ورق های فلزی در اندازه ها و اشکال مختلف استفاده می شوند. ورق فلزی برش به طول خط یکی از ویژگی های تجهیزات پردازش سیم پیچ KINGREAL STEEL SLITTER است که برای پردازش سیم پیچ به ورق با عرض مشخص استفاده می شود.

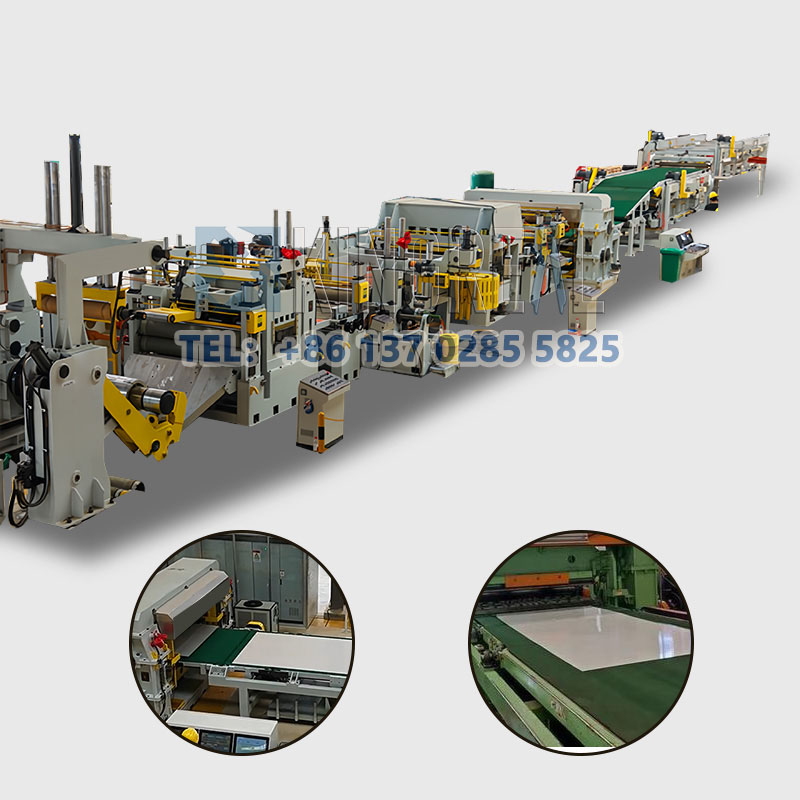

دستگاه برش به طول ورق KINGREAL STEEL SLITER برای باز کردن، تسطیح، تغذیه، برش به طول، پیرایش و انباشته شدن کلاف های فلزی استفاده می شود، مواد قابل اجرا شامل سیم پیچ آلومینیومی، فولاد ضد زنگ، فولاد نورد سرد، فولاد نورد گرم، PPGI، نوار مسی، و سایر موادی است که برش دو ضلعی فلز را تضمین می کند. ≤0.50 میلی متر، و حداکثر سرعت می تواند به عنوانحداکثر 80 میلیون در دقیقه.
ضخامت های مختلف کلاف، مواد و عرض برشی به طور مستقیم بر طراحی ورق فلزی برش خورده به طول خط تأثیر می گذارد. ضخامت رایج کویل ها 0.3-3 میلی متر و طول برشی مشترک 1200-1600 میلی متر است که یکی از نیازهای تولید اکثر مشتریان است. در عین حال، KINGREAL STEEL SLITTER همچنین می تواند طراحی را با توجه به نیازهای تولیدی مشخص شده مشتری سفارشی کند.برش سنج سنگین به خط طولیاسیم پیچ فشرده به طول خط برش خورده است.
KINGREAL STEEL SLITTER با بیش از 20 سال تجربه در تولید و فروش، خط برش خود را با موفقیت به کشورهایی مانندعربستان سعودی، هند و روسیه، و قادر به ارائه راهکارهای بهینه و خدمات پس از فروش می باشد.
(برای دانلود می توانید اینجا کلیک کنید)

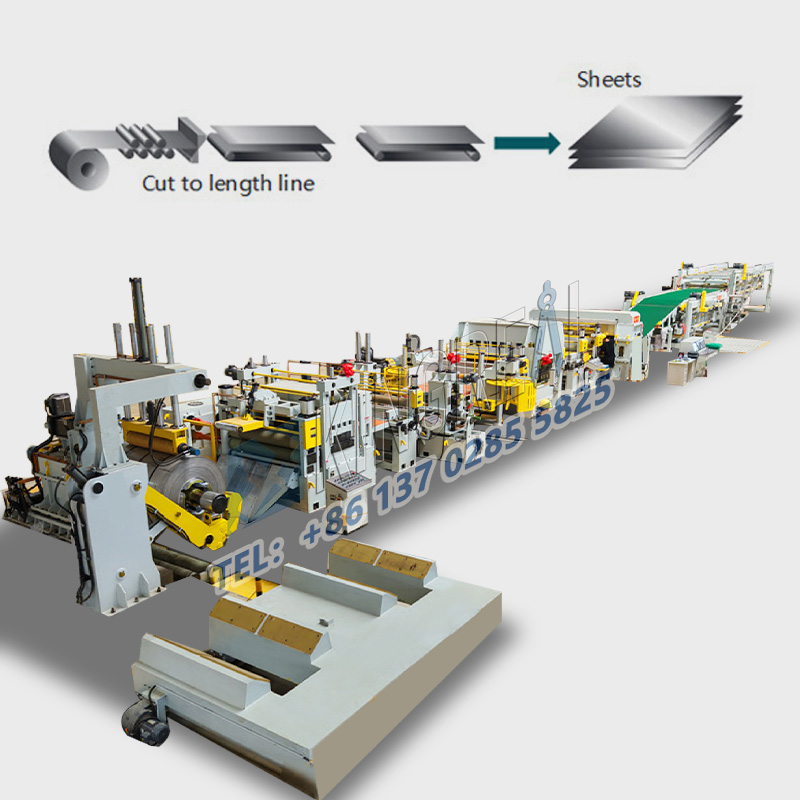

چرخ دستی کویل ← دیکویل ← تغذیه غلتک خوراک پینچ ← دستگاه تسطیح با دقت بالا ← برش با طول ثابت → میز تخلیه / میز انباشته خودکار
|
مواد کویل |
فولاد کروم، ورق آهن گالوانیزه، ورق آلومینیوم گالوانیزه
|
|
ضخامت سیم پیچ |
0.12-20 میلی متر
|
|
پهنای سیم پیچ |
≤1300 میلی متر
|
|
شناسه سیم پیچ |
Φ508mm
|
|
کویل OD |
Φ1600mm
|
|
MaxCoilWeight |
10000 کیلوگرم |
|
دقت تغذیه |
طول 1000±0.3 میلی متر، مورب 0.5±1000 میلی متر |
|
برش به طول سرعت خط |
0-80 متر در دقیقه قابل تنظیم |
|
مشخصات پنوماتیک |
5 کیلوگرم بر سانتی متر مربع |
|
اندازه های استکر |
حداقل عرض 500 میلی متر، حداکثر عرض 1300 میلی متر؛ حداقل طول 1200 میلی متر، حداکثر |
|
سایز دیگر |
طول: 5000 میلی متر؛ ارتفاع: 20-400 میلی متر
|
|
سرعت تغذیه و برش |
1m≤30m/min یا بستگی به طول محصول دارد
|
|
جهت ماشین |
از چپ به راست (تایید شود) |
|
قدرت نصب کل |
حدود 35 کیلو وات
|

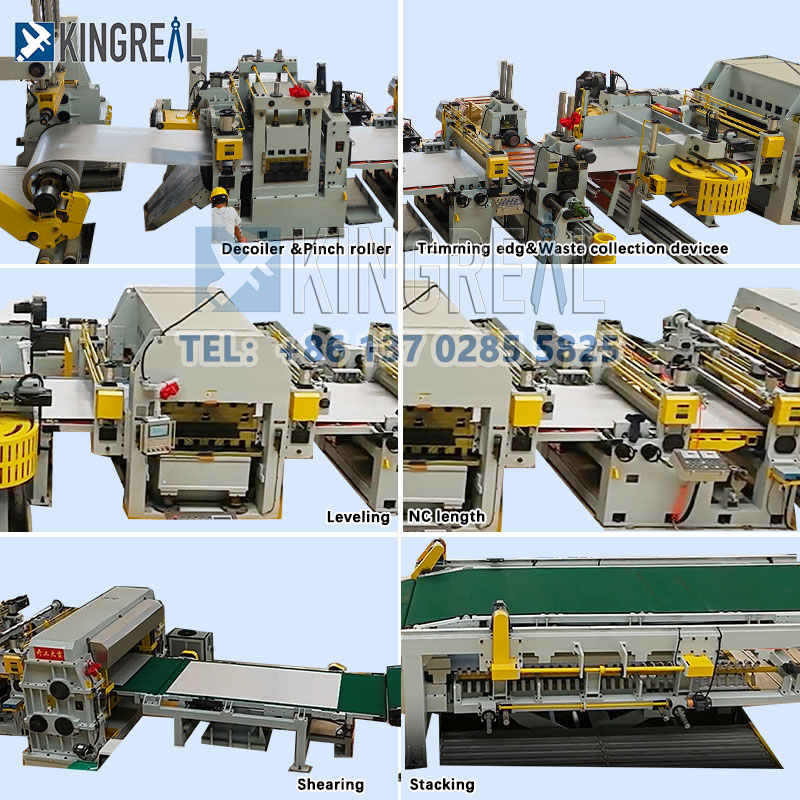

- ماشین چرخ دستی کویل
- دکویل هیدرولیک
- راهنمای ورودی
- دستگاه تراز بالا چهار / شش
- پل حلقه ای
- قرقره راهنمای جانبی
- دستگاه صاف کننده تغذیه سروو CNC
- سیستم اندازه گیری
- دستگاه برش
- میز نقاله
- دستگاه تخلیه پنوماتیک
- میز بالابر هیدرولیک
- باز کردن پشته ماشین
- سیستم هیدرولیک
- سیستم پنوماتیک
- کنترل PLC سیستم الکتریکی
عملکرد: برای تسطیح مواد و تغذیه در طول ثابت استفاده می شود.
ساختار اصلی: غلتک تسطیح، قسمت الکتریکی، مجموعه غلتک فشار برگشتی، مونتاژ صندلی پشتیبانی تغذیه و تخلیه.
غلتک تراز: فولاد عملیات حرارتی Gcr15 کوئنچ و تمپر می شود و سپس با عملیات فرکانس بالا پردازش می شود. پس از دو بار آبکاری و آسیاب استوانه ای، سطح براق و بدون اثر است و سختی به HRC62 درجه یا بیشتر می رسد. قطر شفت تراز ø100 میلی متر است. چرخ دنده حلزونی را به صورت دستی تنظیم کنید تا غلتک تراز را بلند کنید.
عملکرد: برای برش مواد با طول ثابت استفاده می شود.
ساختار اصلی: قاب اصلی، تیغه، کلاچ پنوماتیک، بخش الکتریکی و غیره.
قاب اصلی: کل قاب با فولاد ساختاری کربنی با کیفیت بالا جوش داده شده است و پس از جوشکاری آنیل شده است.
تیغه: تیغه از مواد Cr12 ساخته شده است، سختی عملیات حرارتی به HRC62 درجه می رسد و لبه برش چهار طرفه قابل تعویض است.
ساختار کلاچ پنوماتیک: تغییر روش سنتی ترمز مکانیکی، صدای کم، عمر طولانی و دقیق.
عملکرد: برای حمل و نقل مواد استفاده می شود.
ساختار اصلی: قاب، سیستم هیدرولیک، سکوی نورد تخلیه و غیره.
قاب: با فولاد کربنی که پایدار و محکم است جوش داده می شود. طراحی از نوع قیچی، سیلندر کشیده و بلند می شود.
سکوی بالابر برای تخلیه: موتور روغن چرخ دنده انتقال را به حرکت در می آورد تا درام را به چرخش درآورد تا تخلیه مواد را منتقل کند.
سرعت دستگاه برش ورق فلزی: بر اساس نیاز مشتری، KINGREAL STEEL SLITTER راه حل های تولید ورق فلزی برش به طول خط را برای مطابقت با سطوح مختلف سرعت دستگاه برش ورق فلزی به طول ارائه می دهد. به عنوان مثال، KINGREAL STEEL SLITTER طرح های مختلف دستگاه برش کویل، سیستم های انباشتگی و برش را ارائه می دهد. سرعت تولید ورق فلزی متداول KINGREAL STEEL SLITTER به طول خط برش 80 متر در دقیقه و 50 متر در دقیقه است.
روش برشی دستگاه برش ورق فلزی به طول: KINGREAL STEEL SLITTER می تواند سیستم های برشی مختلفی را برای خطوط برش ورق فلزی طراحی کند، از جملهبرش فلای برش به طول خط, برش چرخشیبرش به طول خط, برش تاببرش به طول خط، وبرش ثابتبرش به طول خط.
ضخامت مواد برای دستگاه برش ورق فلزی: KINGREAL STEEL SLITTER می تواند بر اساس نیازهای تولید مشتری ورق فلز را به خطوط طولی سفارشی کند. اسلتر فولادی KINGREALبرش سنج نور به خطوط طولمی تواند کویل های 0.2-3 میلی متری، SLITER KINGREAL STEEL را اداره کندخطوط برش گیج متوسط به طولاز 0.3-6 میلیمتر و SLITER فولادی KINGREALبرش سنج سنگین به خطوط طولاز 6-25 میلی متر
قیمت دستگاه برش به طول ورق فلزی: SLITER KINGREAL STEEL می تواند بسته به قیمت، اجزایی را برای پارامترهای مختلف برش ورق فلزی و عملکرد خط طراحی کند. به عنوان مثال، واحدهای برش حلقه یا گودال را می توان به دستگاه برش به طول ورق فلزی KINGREAL STEEL SLITTER اضافه کرد. ورق فلزی برش به طول خط را می توان با دو تراز، دو میز انباشته و غیره مجهز کرد. و راه حل های دستگاه برش به طول ورق فلزی فشرده و اقتصادی نیز می تواند برای مشتریان سفارشی شود.
KINGREAL STEEL SLITTER یک فرآیند کنترل کیفیت دقیق ایجاد کرده است تا اطمینان حاصل شود که هر مرحله تولید مطابق با استانداردها و الزامات است. این شامل تهیه مواد خام، فرآیند تولید، مونتاژ، آزمایش و غیره میشود. برای اطمینان از اینکه هر قسمت از دستگاه ورق فلزی که به طول برش داده شده مطابق با استانداردهای کیفیت است.
ورق فلزی KINGREAL STEEL SLITTER برش به طول خط نیز گواهینامه بین المللی CE را گذرانده است.
1، دستگاه برش به طول فولاد ضد زنگ چیست؟
دستگاه برش به طول فولاد ضد زنگ یک تجهیزات تولید ضروری در صنعت پردازش فلز است. عمدتاً برای برش سیم پیچ های فلزی به صورت افقی و برش آنها به عرض یا طول مورد نیاز استفاده می شود.
2،دستگاه برش دوار برش به طول چیست؟
دستگاه برش دوار برش به طول عمدتا برای تسطیح دقیق و برش دقیق سیم پیچ های فلزی مانند مس، فولاد ضد زنگ، آلومینیوم و آهن استفاده می شود. مزیت منحصر به فرد این خط برش برش دوار این است که می تواند بدون توقف دستگاه برش دهد و از فرورفتگی های ریز ناشی از توقف دستگاه برش به طول چرخشی برای برش جلوگیری کند.
3،فلای شرینگ چگونه به طول خط برش می دهد؟
خط برش فلای برش به طول، دستگاه برجسته KINGREAL STEEL SLITTER است. از نظر فناوری برش به طول خطوط با دقت و سرعت بالا، SLITER KINGREAL STEEL نه تنها در صفحات نازک، قیچی های دوار، دستگاه های برش برش برش به طول برش پرنده، بلکه در خطوط برش با طول کار سنگین و متوسط نیز مهارت دارد.
