توضیحات محصول

نمایش ویدئو:

برش به طول خط -- تولید برشی پرنده با سرعت بالا

SLITER KINGREAL STEEL یک تولید کننده و تولید کننده تخصصی در زمینه خطوط برش تا طول است و متعهد به ارائه راه حل های بهینه برای مشتریان خود است.

بسته به ظرفیت برش فلز مورد نیاز مشتری، محدوده مواد اولیه مورد پردازش و نیازهای تولید کارخانه.

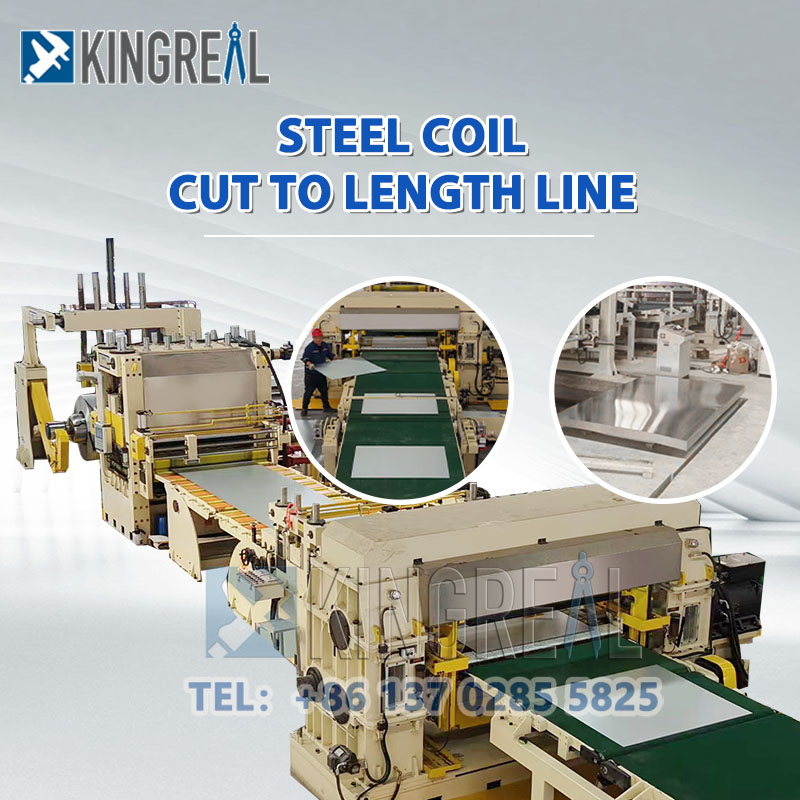

دستگاه Cut To Length with fly shear یک دستگاه صنعتی برای برش نوارهای فلزی پیوسته به صفحات یا ورق هایی با طول های خاص است. طراحی KINGREAL در Fly Shearing

برش مداوم خودکار و دقیق نوارهای فلزی را بدون توقف در حین حرکت با سرعت بالا انجام می دهد که سرعت آن تا 80M/min می رسد. این عمدتا در فولاد استفاده می شود،

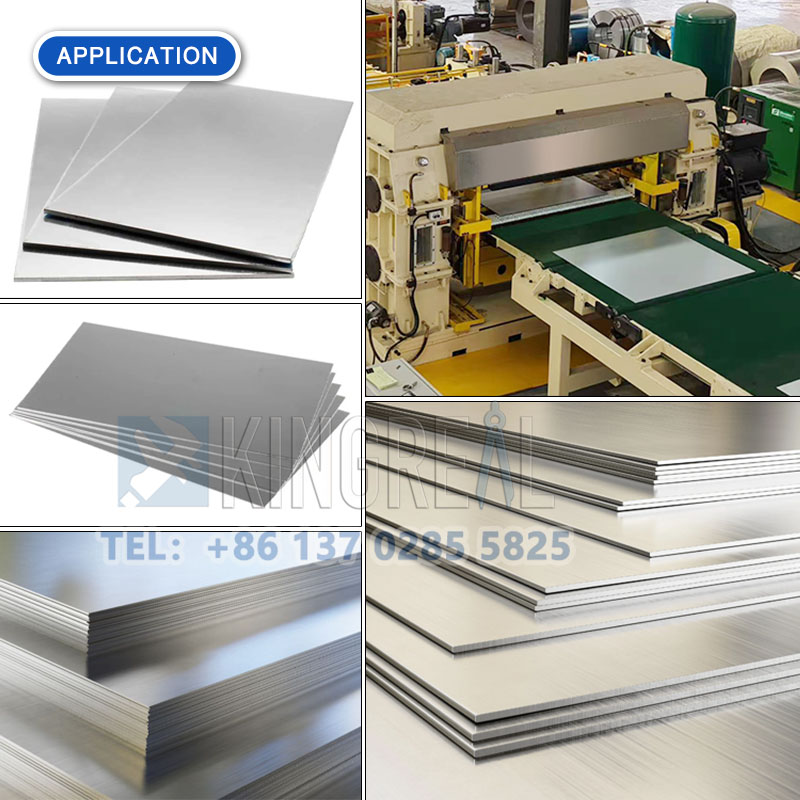

آلومینیوم، مس و سایر صنایع پردازش فلز، و به طور گسترده ای در خودرو، لوازم خانگی، ساخت و ساز و زمینه های دیگر استفاده می شود.

cut to length machine

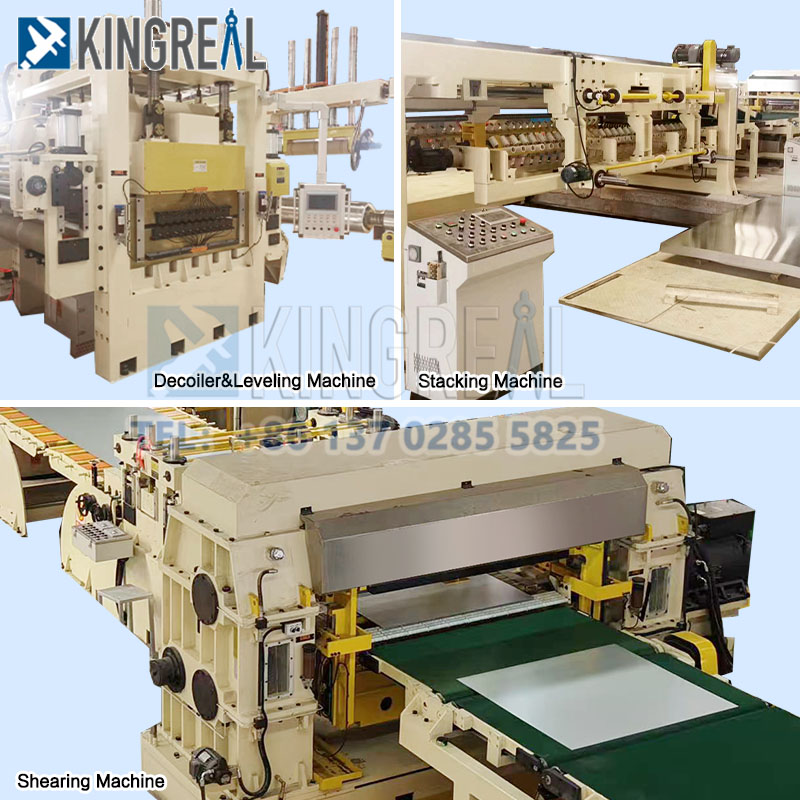

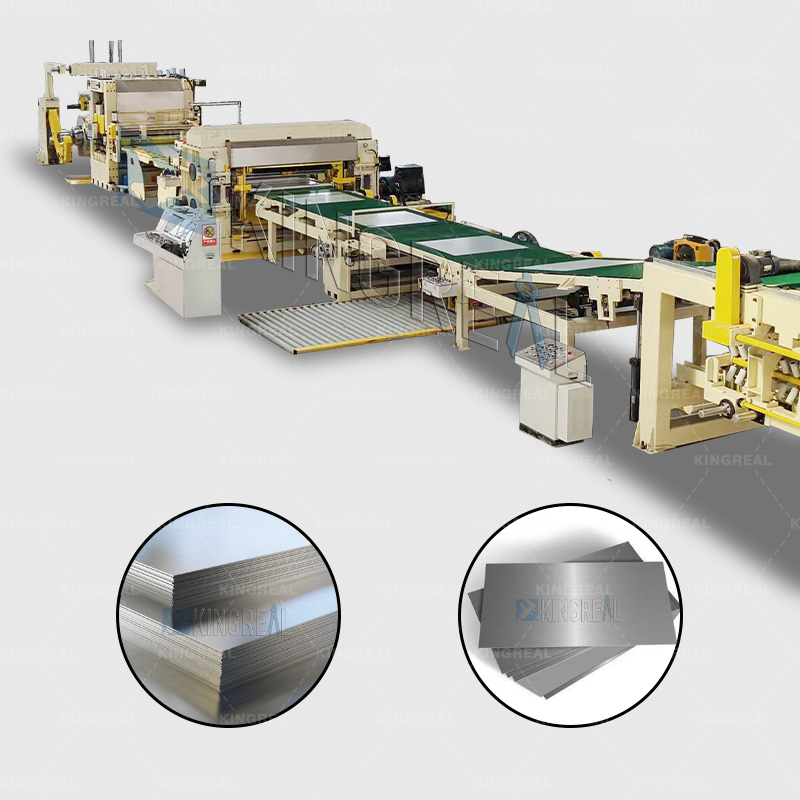

هنگامی که خط تولید کار می کند، دیکویلر در حالت تغذیه است. پس از اینکه مواد ورق برای تراز کردن وارد دستگاه تسطیح 6 لایه 21 غلتک با دقت بالا شد، توسط حلقه کنترل شده با چشم برقی و مکانیزم جانبی وارد دستگاه اندازه گیری طول NC می شود. اندازه‌گیر طول NC اندازه را تنظیم می‌کند و سپس مواد را به مرحله بعد چرخش دستگاه برش می‌دهد. هنگامی که تغذیه NC به اندازه تنظیم شده می رسد. دستگاه برش مواد ورق را قطع می کند و مواد ورق برش به طور مرتب توسط دستگاه انتقال به دستگاه انباشته محصولات انباشته می شود و سکوی بالابر ورق فولادی انباشته می تواند به طور خودکار با افزایش ارتفاع ورق های فولادی کاهش یابد. وقتی به مقدار تعیین شده صفحات رسید، خط تولید به طور خودکار متوقف می شود. در این زمان، سکوی بالابر با کنترل دستی پایین می آید، واگن تخلیه تخلیه می شود و همزمان واگن تخلیه دیگری به داخل رانده می شود که وارد چرخه کاری بعدی می شود.

کامپوننت خط تولید CTL

جدول مواد اولیه	1 واحد
چرخ دستی برای تغذیه	1 واحد
پشتیبانی کمکی جلو	1 واحد
Uncoiler + Unwinding Device	1 مجموعه
دستگاه تسطیح شش لایه غلتک + سیستم خود تمیز شونده غلتک کار	1 واحد
دستگاه لمینت فیلم سمت بالا	1 واحد
حلقه کوتاه	1 واحد
دستگاه هدایت جانبی	1 واحد
سنجنده طول NC	1 واحد
دستگاه برش فلای	1 واحد
ماشین انتقال	1 واحد
دستگاه انباشته محصولات	1 واحد

مشخصات فنی دستگاه برش به طول

ماده خام	فولاد CRC
ضخامت	0.4-3.0 میلی متر
عرض	≤1500 میلی متر
وزن کویل	≤ 20 تن
طول	500-6000 میلی متر
تحمل طول	L=2m≤±0.3mm(2.0mm)
تحمل مورب	L=2m≤±0.5mm(2.0mm)
سرعت	0~80 متر در دقیقه (تنظیم سرعت بدون پله)
از سرعت عبور کنید	0 تا 15 متر در دقیقه
کنترل	کنترل تبدیل فرکانس AC

ویژگی در مورد دستگاه برش به طول با برش پرواز

راندمان بالا یکی از بارزترین ویژگی های این خط CTL است. از طریق طراحی و کاربرد دستگاه برش پرنده، در حین حرکت با سرعت بالای نوار متوجه برش بدون وقفه می شود، در حالی که با داشتن دستگاه اندازه گیری طول، دستگاه برش پرنده دقت برش را تضمین می کند.
دستگاه برش به طول KINGREAL از غلتک‌های روکش کروم، غلتک‌های روکش لاستیکی، سنگدانه‌های پنوماتیک و سایر اجزا برای محافظت از سطح فولاد استفاده می‌کند.
اثر تسطیح با دقت بالا. خط تولید CTL را می توان به 21 ست غلتک برای دستگاه تسطیح با دقت بالا یا دستگاه تسطیح دوبل برای باز کردن و تسطیح کویل فلزی مجهز کرد که می تواند ورق های فلزی مسطح و با کیفیت بیشتری را برای مشتریان به ارمغان بیاورد.
Loop Bridge را می توان کاملاً با توجه به نیازهای تولیدی مشتری و استفاده واقعی از منطقه انتخاب کرد یا از آن اجتناب کرد، که می تواند دستگاه Cut To Length را فشرده تر کند، فضای کف را صرفه جویی کند و پردازش ثانویه کارخانه را کاهش دهد. این یک انتخاب خوب برای بسیاری از تولید کنندگان کوچک است.
تهیه یک دستگاه پیرایش یک ویژگی کلیدی اضافی برای کوتاه کردن لبه‌های نوارهای فلزی قبل از برش است. دستگاه پیرایش سوراخ ها، بی نظمی ها یا مواد اضافی را از لبه های نوار فلزی جدا می کند و از صاف و مرتب بودن لبه های ورق تمام شده اطمینان می دهد. طیف گسترده ای از عرض و ضخامت نوار را می توان کنترل کرد که تطبیق پذیری و سازگاری دستگاه را افزایش می دهد.

ویژگی درباره دستگاه برش Fly در خط CTL

سیستم کنترل همگام سازی:

Aپیشرفتهسیستم کنترل سروو یا سیستم کنترل همگام سازی برای اطمینان از t استفاده می شودکلاه ابزار برشی پرنده با سرعت حرکت نوار فلزی هماهنگ شده است.

سیستم کنترل قادر به نظارت و تنظیم سرعت ابزار در زمان واقعی برای تطبیق با طول های مختلف برش استسرعت نوار دوم

مواد ابزار با استحکام بالا:

چاقوها معمولاً از فولاد آلیاژی با استحکام بالا یا مواد کاربید تنگستن با سختی و مقاومت در برابر سایش بالا ساخته می شوند تا طول عمر برش طولانی و کیفیت برش ثابت را تضمین کنند.

شکل و زاویه طراحی چاقوها نیز برای کاهش مقاومت برش و بهبود نتایج برش بهینه شده است.

طراحی تعادل دینامیک:

چاقوها و نگهدارنده‌های ابزار دستگاه برش پرنده دارای طراحی متوازن پویا هستند تا از عملکرد روان در حرکت با سرعت بالا اطمینان حاصل کنند، لرزش را کاهش دهند و دقت برش و عمر تجهیزات را بهبود بخشند.

مکانیزم راهنمای دقیق:

مجهز به مکانیزم هدایت با دقت بالا برای اطمینان از اینکه ابزار برشی پرنده همیشه مسیر و موقعیت صحیح برش را در طول فرآیند برش حفظ می کند و دقت برش را بهبود می بخشد.
