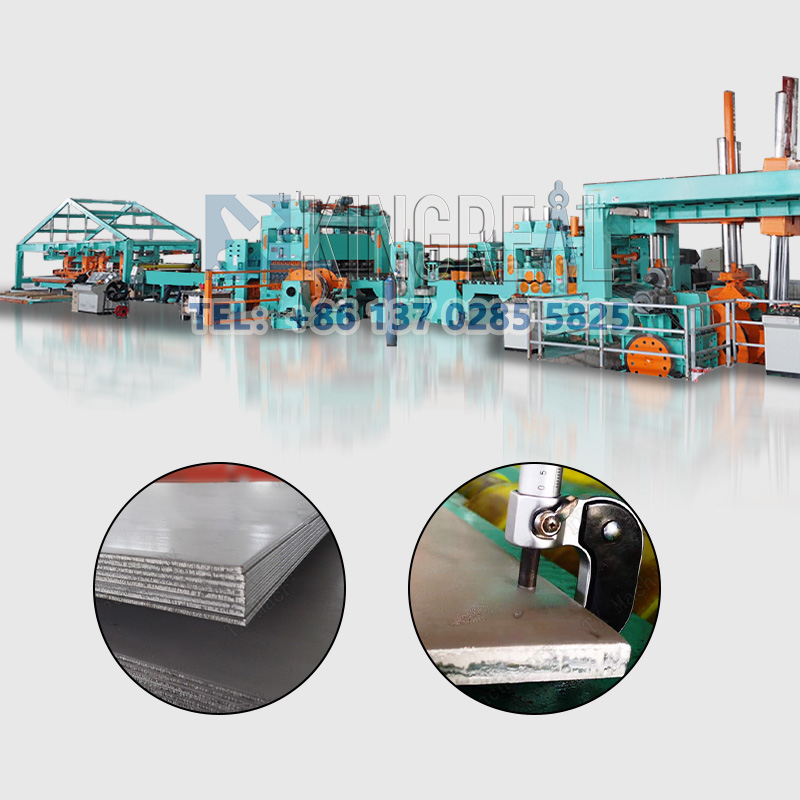

Heavy Gauge Cut To Length Line - 2024 KINGREAL برای پردازش کویل های فلزی سنگین با ضخامت 6-25 میلی متر و برش آنها به ورق های فلزی با اندازه دقیق طراحی شده است.
خط برش تا طول گیج سنگین - 2024 KINGREAL STEEL SLITTER می تواند هم خط برش به طول، هم دستگاه برش به طول با سرعت بالا، هم برش ساده به طول خط و هم این دستگاه گیج سنگین برش به طول را ارائه دهد که می تواند با دقت برش به طول فولاد نورد گرم، فولاد نورد سرد، فولاد ضد زنگ، دستگاه تولید خودکار سیلیکون خودکار با فرآیند تمام اتوماتیک فلزی و سایر دستگاه ها را برش دهد.
به دلیل استحکام بالا، چقرمگی خوب، پردازش و شکل دهی آسان و قابلیت جوش خوب، کویل ورق فلزی ضخیم به طور گسترده در زمینه های مختلف صنعتی برای رفع نیازهای صنایع مختلف استفاده می شود. تقاضای خط برش گیج سنگین به خط طولی در حال افزایش است، پردازش سیم پیچ ورق فلزی ضخیم برای نیازهای بالاتر تجهیزات، از تسطیح تجهیزات باز کردن سیم پیچ تا برش و انباشته شدن. الزامات برای محدوده تحمل بار بسیار بالاتر از سایر ضخامت های ورق فلز است.
KINGREAL STEEL SLITER Heavy Gauge Cut To Length Line به طور ویژه برای پردازش سیم پیچ هایی با محدوده ضخامت 6-20 میلی متر توسط دیکویلر، صاف کننده، اندازه گیری، دستگاه برش به طول و انباشته طراحی شده است.
|
نام |
جزئیات |
|
مواد خام |
Q235 HR |
|
ضخامت ورق |
5.0 تا 20.0 میلی متر |
|
عرض ورق |
900-2000 میلی متر |
|
عرض خالص ورودی دستگاه |
2000 میلی متر |
|
قطر بیرونی سیم پیچ |
Φ1000~Φ2200mm |
|
قطر داخلی سیم پیچ |
Φ550~Φ760mm |
|
حداکثر وزن کویل |
30T |
|
طول انباشته شدن |
1000 ~ 12000 میلی متر |
|
دقت حکم |
≤±1.5mm/3M |
|
دقت مورب |
≤±1.5mm/3M |
|
دقت تراز کردن |
≤±2.0mm/M |
|
سرعت عمل |
0 تا 25 متر در دقیقه |
|
توان کل |
~ 500 کیلو وات |
|
ارتفاع مرکز دستگاه |
1000 میلی متر |

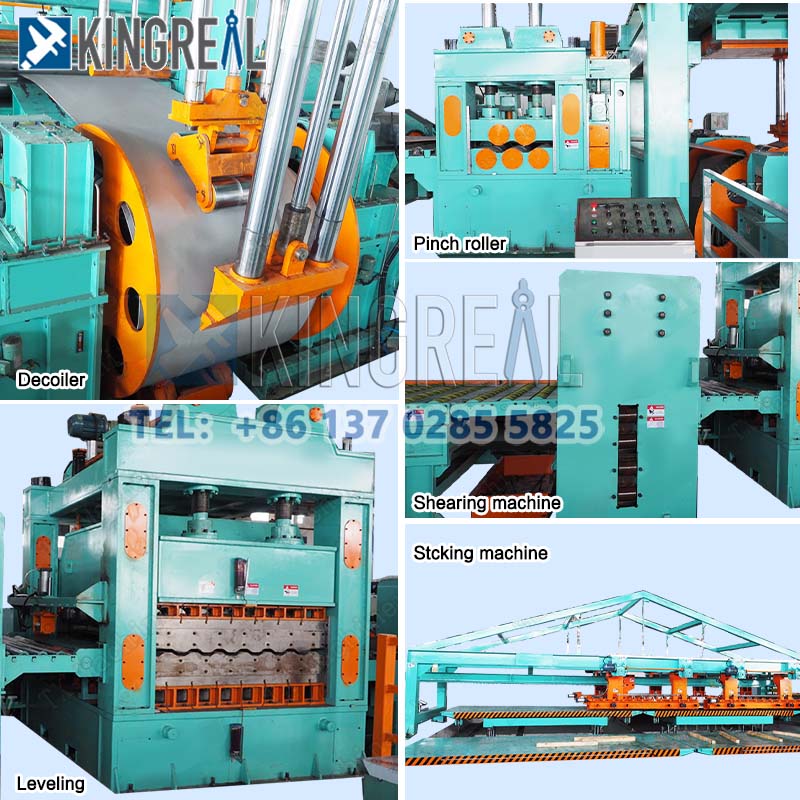

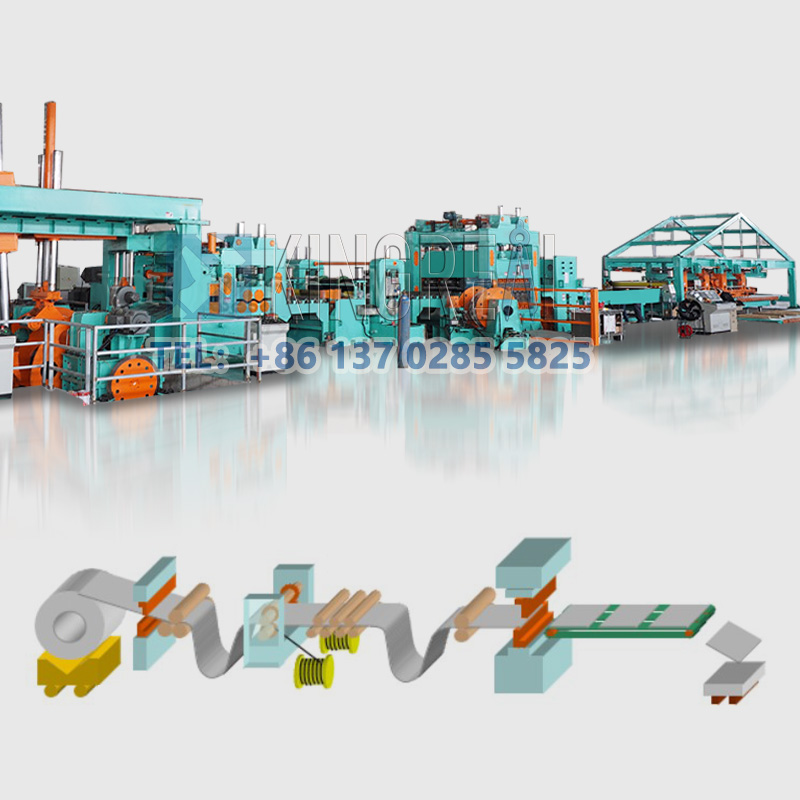

دیکویلر هیدرولیک--دستگاه پایلوت هیدرولیک قاب--دستگاه تسطیح هفت رول--ماشین دو سر - کلکتور اسکارپ - دستگاه تسطیح یازده رول - دستگاه اندازه گیری پنوماتیک - تغذیه کننده تخته عقب - دستگاه برش هیدرولیک - دستگاه انباشته
a.ظرفیت: 30T
b.مشخصات ترمز: 4-DBH205
ج. حرکت بلند کردن قاب مواد 650 میلی متر (مستقیماً روی قرقره بلند کنید، می توانید آستر فولادی را حذف کنید)
d. اتخاذ مکانیزم فشار بالا مخروطی دوبل یاتاقان برای بستن سیم پیچ فولادی، حرکت انتهای دوم پایه دستگاه توسط سیلندرهای هیدرولیک هدایت می شود و عملکرد مرکز دهی همزمان درایو را دارد، دوک در انتهای دوم uncoiler با دستگاه ترمز دیسکی پنوماتیک طراحی شده است.
ساختار بستن و تغذیه دو غلتکی و تسطیح پنج غلتکی را اتخاذ می کند. موتور غلتک های بالایی و پایینی را از طریق کاهنده و جعبه توزیع از طریق شفت اتصال جهانی به حرکت در می آورد، تنظیم غلتک بالایی و فشار دادن به پایین برای تغذیه توسط سیلندر هیدرولیک و تنظیم غلتک بالایی و فشار دادن به پایین برای تراز کردن توسط نیروی الکتریکی انجام می شود. با توجه به عملکرد همزمان دستگاه پیش دبستانی و میزبان تراز، کنترل موتور توسط سیستم کنترل DC سری PARKER590C آمریکا کنترل می شود. شفت اتصال جهانی شفت جهانی صنعتی آسیاب را می پذیرد.
قطر غلتک تراز: Φ220 میلی متر
فاصله رول تراز: 260 میلی متر
تعداد غلتک: 2+5 غلتک
جنس غلتک: فولاد فورج شده GCr15 با سخت شده و فرکانس متوسط (HRC60)
قدرت موتور اصلی: 132 کیلووات DC
قدرت موتور برای تنظیم: 2-7.5KW
کاهنده اصلی: JZQ850
کاهنده تنظیم: کاهش نوسان 2-BWY4
a.function: جلوگیری از خراب شدن ورق هنگام اجرا و تنظیم ورق در دستگاه اصلی تراز. این شامل پایه ماشین، غلتک محدود، اسلاید صندلی پشتیبانی، غلتک راهنما و دستگاه تنظیم است. غلتک های راهنمای عمودی در دو طرف جهت عرض ورق ارائه می شوند و قاب غلتکی راهنما بر روی اسلاید مربوطه ثابت می شود، که با استفاده از مهره میله سیم، اسلاید را روی ستون راهنما در جهت عرض ورق از طریق موتور حرکت می دهد تا با عرض های مختلف ورق سازگار شود. تنظیم موتوری است.
ب. محدوده تنظیم: 900 ~ 2000 میلی متر
مواد غلتک راهنما: Gcr15 (HRC60)
موتور تنظیم: 2 ~ 3 کیلو وات
کاهش دهنده تنظیم: 2-WPDKS135 کاهنده کرم
عملکرد: دستگاه برش به طور عمده وظایف برش سر، برش دم، پیرایش جانبی، برش طولی و برش برش به طول را انجام می دهد.
سازگاری مواد: برای صفحات فولادی با ضخامت ها و مواد مختلف مانند فولاد کربن معمولی، فولاد کم آلیاژ با کیفیت بالا، فولاد آلیاژی، فولاد خط لوله و ورق فولادی ضد زنگ مناسب است.
درجه اتوماسیون: کل فرآیند به طور خودکار کار می کند، عملکرد دستی را کاهش می دهد و راندمان تولید را بهبود می بخشد.
اندازه گیری دقیق: با اندازه گیری با دقت بالا برای اطمینان از اندازه برش دقیق.
تنظیم شکاف تیغه برشی: شکاف سمت تیغه برشی را می توان برای اطمینان از کیفیت برش تنظیم کرد.
a.Model: ترمز هیدرولیک
ب. ضربه در دقیقه: 8 تا 12 بار
c.جنس تیغه: Cr12Mov
d.قدرت موتور: 55KW
ایستگاه تغذیه:
الف. شامل یک قاب، یک میز غلتکی نوسانی، یک نوار نقاله غلتکی و یک واحد قدرت است. وظیفه آن وارد کردن صفحه تخت به دستگاه پرتاب است.
b.موتور: 7.5KW
c.Reducer: BWY4 کاهنده نوسان
تغذیه کننده اصلی:
الف از پایه ماشین، پلاک، لغزنده، غلتک پرتاب و واحد قدرت تشکیل شده است. پرتاب مواد بالابر و پایین غلتک بالایی برای اجرای پنوماتیک. گیربکس مکانیکی است. عملکرد آن این است که بشقاب را به میز حیاط وارد کند.
b.موتور: 7.5KW
c.Reducer: BWY4 کاهنده نوسان
میز انباشته: شامل صفحات فولادی و مقاطع فولادی است که به هم جوش داده شده اند. وظیفه آن چیدن صفحه مسطح مدرج است. طول 12 متر.
استاکر پنوماتیکی: شامل یک مجموعه دستگاه تسطیح محدودیت های طولی و سه مجموعه دستگاه تسطیح محدودیت های عرضی می باشد. هر دو مکانیسم محدود کننده و تنظیم را می توان با توجه به عرض های مختلف برد تنظیم کرد و تنظیم دستی است. اجرای یکسو کننده مواد یک محرک پنوماتیکی است.
 |
 |
 |
1. طیف گسترده ای از خدمات سفارشی، با توجه به نیازهای تولید بشقاب مشتری برای ارائه طراحی برش سنگین به طول طراحی خط، می تواند با انتخاب پیکربندی شود.
2. ارائه تنظیمات مختلف برای برش گیج سنگین به خط طول، مانند چرخ دستی بارگیری، دستگاه پیرایش، انباشته شدن خودکار، تخلیه خودکار، و غیره. تولید کاملا اتوماتیک را تحقق بخشد.
3. ارائه انواع لوازم جانبی برای اطمینان از ثبات و طول عمر خط برش سنج سنگین.
4. مهندسین محلی تضمین خدمات پس از فروش، می تواند نصب و راه اندازی گیج سنگین برش خط طول در سایت را راهنمایی کند.
5. خدمات پس از فروش آنلاین 24/7 پاسخ فنی.
1/ حداکثر ضخامت صفحه فولادی که دستگاه خط برش به طول شما می تواند برش دهد چقدر است؟
خطوط برش خورده فولادی KINGREAL می تواند مواد فلزی را با ضخامت های 0.2 میلی متر تا 25 میلی متر برش دهد. مدل خاص توصیه شده به نیازهای شما بستگی دارد.
2/طول برش تیغه های دستگاه چقدر طول می کشد؟
طول عمر تیغه های برش خورده ماشین بستگی به ماده برش داده شده و دفعات استفاده دارد. KINGREAL STEEL SLITTER همچنین تیغه های فولادی آلیاژی سفارشی را برای افزایش عمر مفید ارائه می دهد.
3/ کدام مواد برای خطوط برش به طول مناسب هستند؟
دستگاه های برش به طول KNGREAL در درجه اول برای فولاد، فولاد ضد زنگ، فولاد کربن، آلومینیوم، مس و سایر مواد فلزی مناسب هستند.
4/اگر دستگاه برش به طول خراب شود چه؟
دستگاه های برش به طول KINGREAL STEEL SLITTER کیفیت بسیار قابل اعتمادی دارند. در صورت آسیب دیدن هر یک از قطعات، KINGREAL STEEL SLITTER قطعات جایگزین را در اختیار شما قرار می دهد.
5/چه نوع دستگاه های برش به طول را پیشنهاد می کنید؟
KINGREAL STEEL SLITTER دستگاه های برش به طول را ارائه می دهد که با نیازهای پروژه واقعی مشتری از جمله مواد پردازش، ضخامت مواد، عرض، طول و روش برش مطابقت دارد. و KINGREAL STEEL SLITTER همچنین می تواند دستگاه های برش را به قطعات ویژه مجهز کند.
