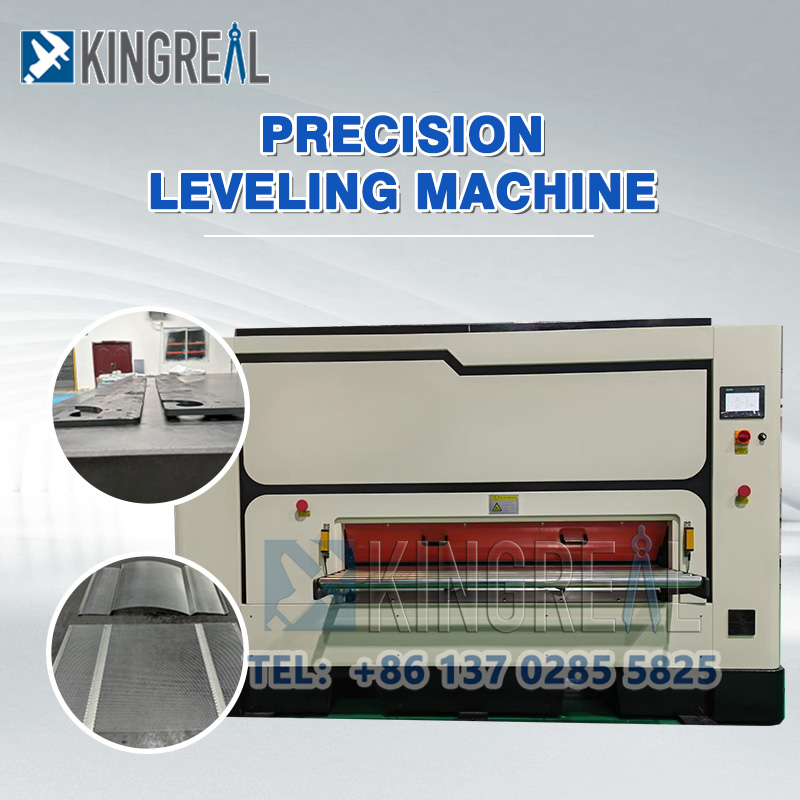

دستگاه تسطیح ورق غلتکی با دقت بالا

KINGREAL MACHINERY می تواند دستگاه تسطیح ورق غلتکی با دقت بالا را ارائه دهد که برای تسطیح ورق فلز استفاده می شود تا سطح آن را صاف کند تا نیازهای بخش های مختلف صنعتی را برآورده کند. KINGREAL به عنوان یکی از تامین کنندگان تجهیزات فرآیند کویل حرفه ای در چین، می تواند راه حل های سفارشی متفاوتی را برای نیازهای مختلف تولید مشتریان خود طراحی کند.

ارسال استعلام

توضیحات محصول

ویدیو دربارهدستگاه تسطیح ورق غلتکی با دقت بالا

توضیحات دستگاه تسطیح ورق غلتکی با دقت بالا

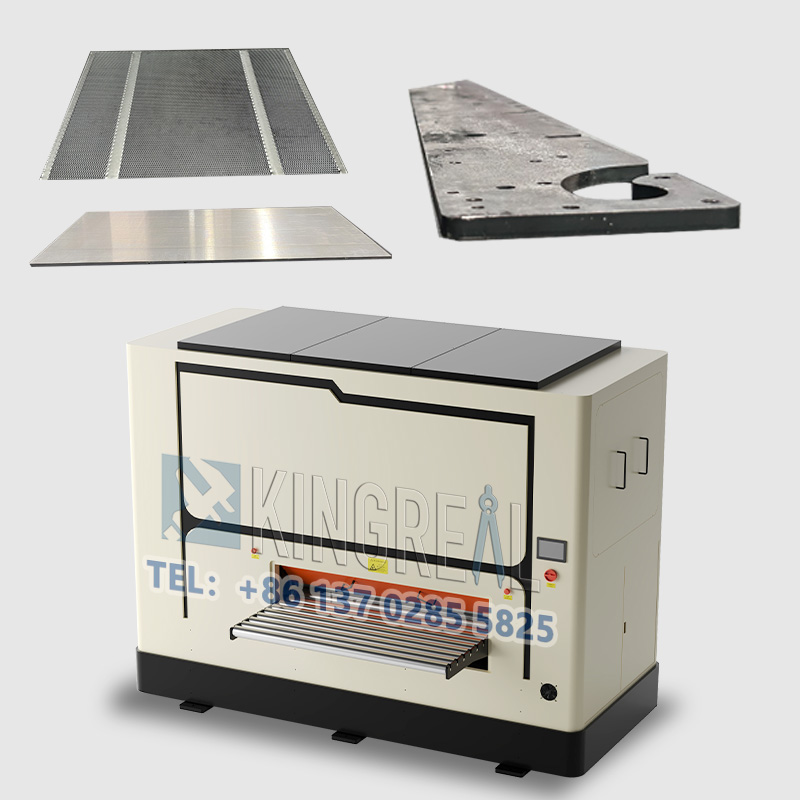

KINGREALدستگاه تسطیح ورق غلتکی با دقت بالاطراحی برای پردازش ورق فلز، عمدتا برای تسطیح ورق فلز به منظور صاف کردن سطح آن برای رفع نیازهای بخش های مختلف صنعتی. KINGREAL به عنوان تامین کننده دستگاه تسطیح ورق غلتکی، می تواند متناسب با نیازهای مختلف مشتریان ما سفارشی شود.

واحد تراز ورق غلتکی معمولاً از چندین غلتک تشکیل شده است که از طریق چرخش و فشار غلتک ها ورق فلز را برای تسطیح صاف می کنند. دستگاه تسطیح ورق به طور گسترده در زمینه های کشتی، ساختمان، خودرو و ماشین آلات استفاده می شود و یکی از ماشین آلات ضروری در صنعت فلزکاری است.

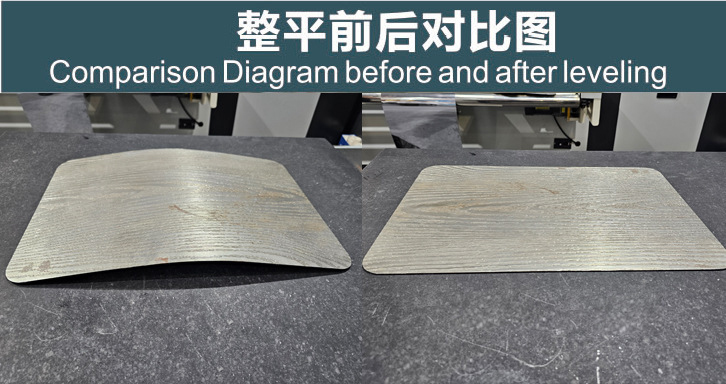

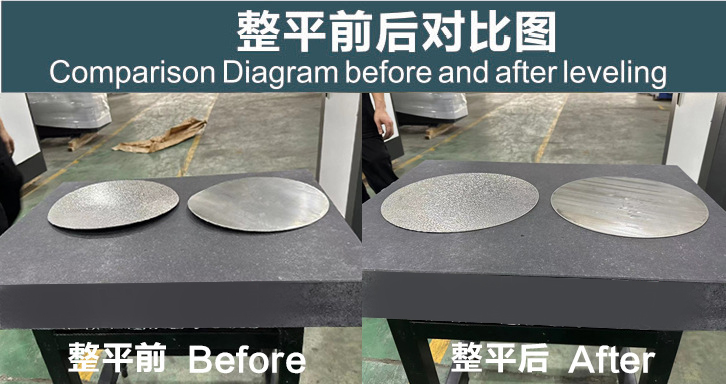

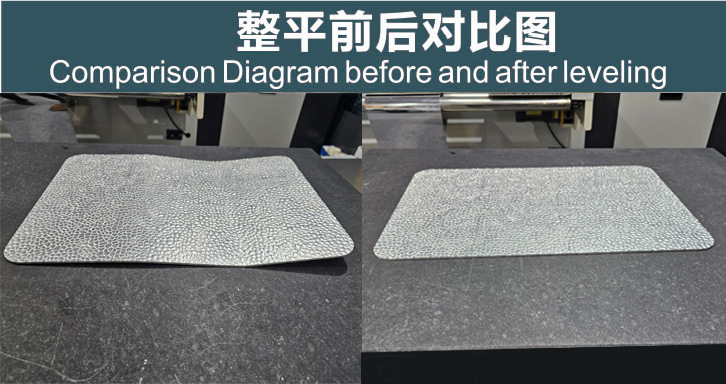

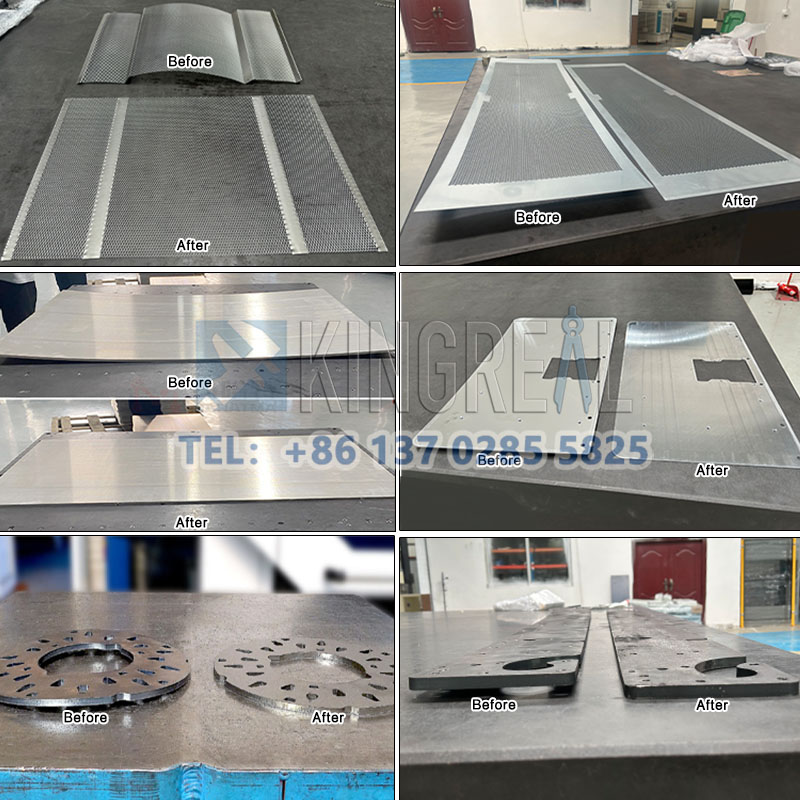

این واحد برای صفحات فولادی نورد سرد، نورد گرم و کم آلیاژ مناسب است که چندین بار به جلو و عقب خم می شوند تا به تدریج انواع انحناهای اصلی را به یک انحنا تبدیل کرده و در نهایت آنها را تراز کنند.

جزء اصلی دستگاه تراز صفحه ورق

دستگاه عمدتاً از قاب، رول کار، پرتو متحرک، رول پشتیبانی، پایه پایین، مکانیسم فشار دادن، دستگاه چرخ توقف، دستگاه اندازه گیری، سیستم درایو اصلی، سیستم روانکاری، سیستم کنترل الکتریکی، سیستم ایمنی و سایر قطعات تشکیل شده است.

مشخصات فنی

مدل	1.2× عرض صفحه	3× عرض بشقاب	6× عرض صفحه	8× عرض بشقاب	12× عرض بشقاب
عرض قابل اجرا mm	1300، 1800			1300، 1600، 2000
ضخامت صفحه قابل پردازش mm	0.3-1.2	0.5-3	1.5-6	2-8	3-12
دقت تراز کردن mm/m2	＜±1mm/m2	＜±1mm/m2	＜±1mm/m2	＜±1mm/m2	＜±1mm/m2
سرعت تراز کردن m/min	حداکثر 120 متر در دقیقه	حداکثر 80 متر در دقیقه	حداکثر 60 متر در دقیقه	حداکثر 40 متر در دقیقه	حداکثر 30 متر در دقیقه
مواد غلتک تسطیح	GCr15			60CrMoV
قطر غلتک کالیبراسیون میلی‌متر	f60	f85	f105	120	160

ویژگی دستگاه تسطیح ورق غلتکی با دقت بالا

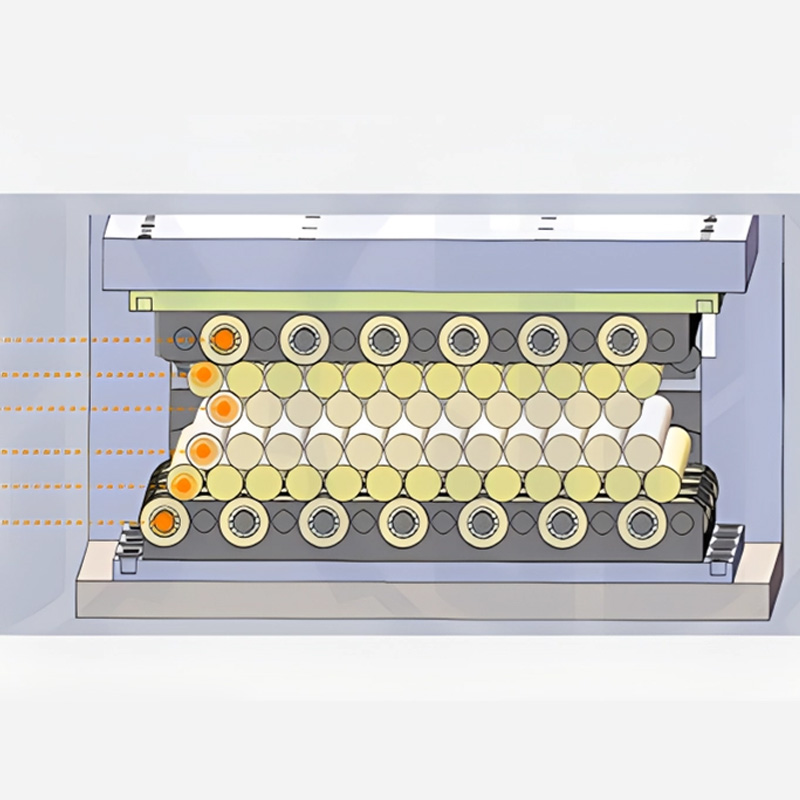

1. دستگاه تراز صفحه ورق یک ساختار چهارگانه با دو لایه غلتک کار و دو لایه غلتک نگهدارنده است. رول های تسطیح آهنگری 60CrMoV هستند که به طور کلی کوئنچ شده و سطح سخت شده اند. رول های پشتیبانی دو لایه هستند که از 40Cr ساخته شده اند.

2. غلتک کار بالا و غلتک پشتیبانی با تیر متقاطع بالایی یکپارچه شده است. رول کار پایینی و رول پشتیبانی روی پایه دستگاه نصب شده است. هر دو غلتک نگهدارنده بالا و پایین در صندلی غلتکی قابل تنظیم هستند، به طوری که دقت تناسب بین غلتک های نگهدارنده و غلتک های کار را می توان برای به دست آوردن بهترین اثر تراز کردن تنظیم کرد.

3. شکاف بین رول کار بالایی و رول کار پایینی را می توان به طور جداگانه با استفاده از یک موتور کاهنده تنظیم کرد و اپراتور را قادر می سازد شکاف را به سرعت تنظیم کند و زمان کمکی را هنگام پردازش صفحات با ضخامت های مختلف کوتاه کند.

4. نیروی اصلی توسط موتور DC، از طریق کاهنده، جعبه توزیع دنده و کوپلینگ جهانی هدایت می شود، به طوری که هر رول دارای قدرت است، و عملیات به صورت پله ای توسط تنظیم کننده سرعت DC تنظیم می شود. هر رول از همه پشتیبانی می کند یاطاقان نورد و سیستم روانکاری متمرکز.

علاوه بر این، این دستگاه دارای تکنولوژی پیشرفته در داخل و خارج از کشور، با تکنولوژی بالغ، ساختار جمع و جور، نصب و نگهداری آسان، کاربردی و قابل اعتماد و غیره است که مورد تحسین کاربران قرار گرفته است.
