A به سادگی به طول خط برش دهیدیک قطعه مهم از تجهیزات پردازش کویل است که برای برش افقی مواد خام با توجه به نیاز مشتری و آماده سازی آنها برای فرآیندهای بعدی شکل دهی طراحی شده است. مواد پردازش شده توسط خط برش به طول ساده معمولاً برای یک فرآیند شکل دهی منفرد مانند مهر زنی ورق فلزی، خمش و شکل دهی کششی استفاده می شود. خطوط ساده به طول به دلیل ردپای کوچک و مناسب بودن آنها برای پردازش مواد فلزی نازک و سبک وزن، به طور گسترده ای مورد توجه قرار می گیرند، و آنها را به ویژه برای تولید در مقیاس کوچک یا برای کسانی که تازه وارد صنعت می شوند، مناسب می کند.

این مقاله به جزئیات پیکربندی اولیه یک خط برش ساده به طول می‌پردازد، به این امید که مرجع ارزشمندی ارائه شود.

توضیحات Simply cut to Length Line

برش ساده به خطوط طولبه طور خاص برای پردازش مواد فلزی نسبتا سبک طراحی شده اند. سرعت تولید آنها آهسته است و حفظ سفتی قاب دستگاه نسبتاً آسان است. علاوه بر این، به دلیل ظرفیت نصب کم، خطوط برش ساده، ردپای نسبتا کمی را اشغال می‌کنند، و آنها را برای تولید دسته‌ای کوچک ایده‌آل می‌سازد. با این حال، با افزایش عرض ورق، ضخامت مواد و وزن کویل، افزایش سرعت تولید افزایش قابل توجهی در حاشیه ایمنی را ضروری می‌کند و چالش‌هایی را برای طراحی ساده ایجاد می‌کند.

علاوه بر این، سیستم های تغذیه و انباشته شدن خطوط برش ساده بسته به نیازهای خاص متفاوت است، که منجر به پیکربندی های متنوع و چالش هایی در استانداردسازی می شود. بنابراین، درک ترکیب تجهیزات مختلف مرتبط یکی از کلیدهای تسلط بر پیکربندی یک خط برش ساده است.

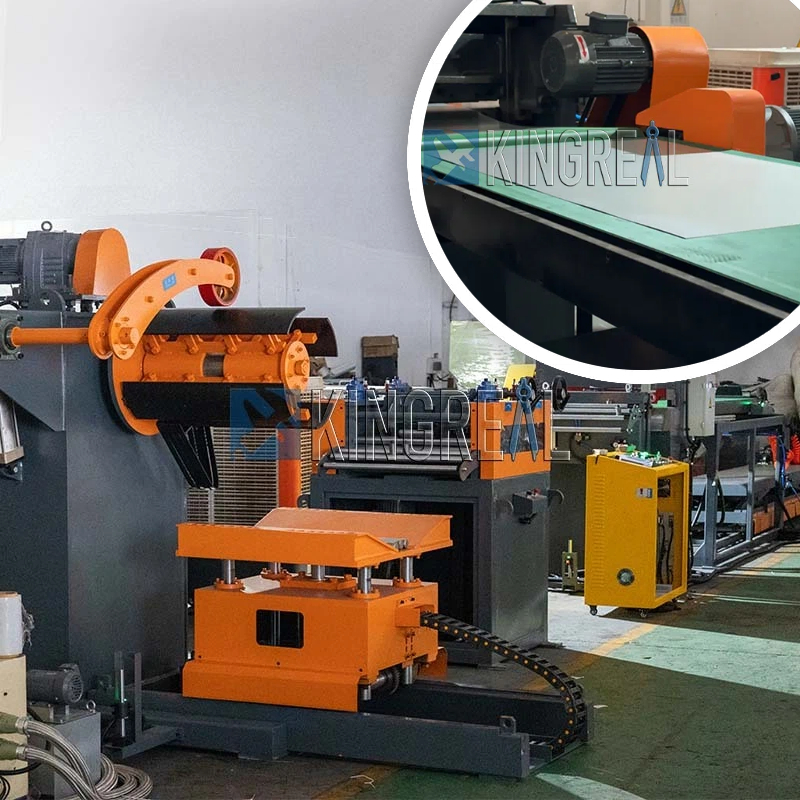

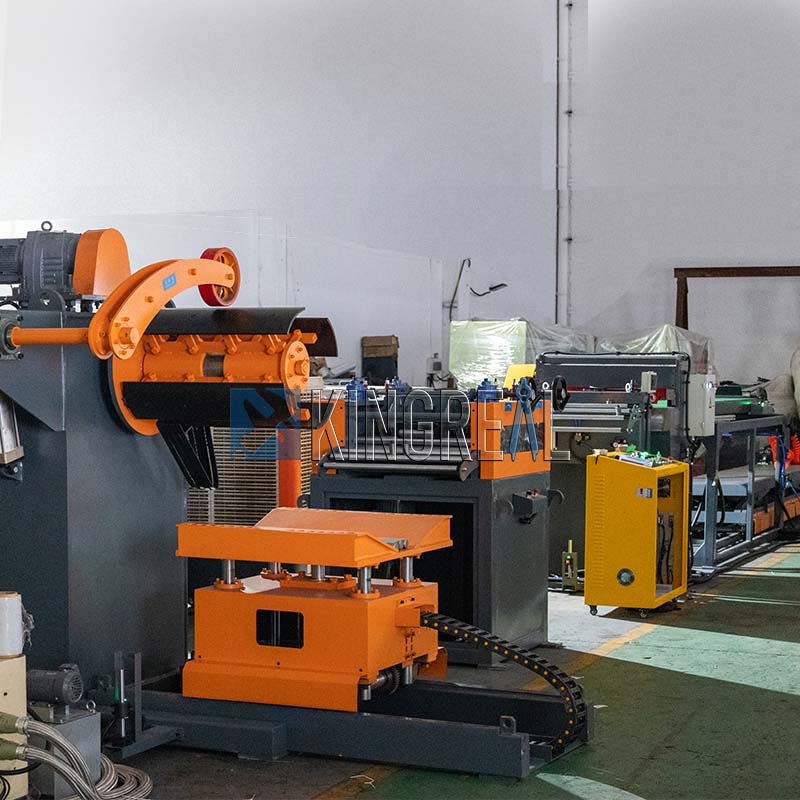

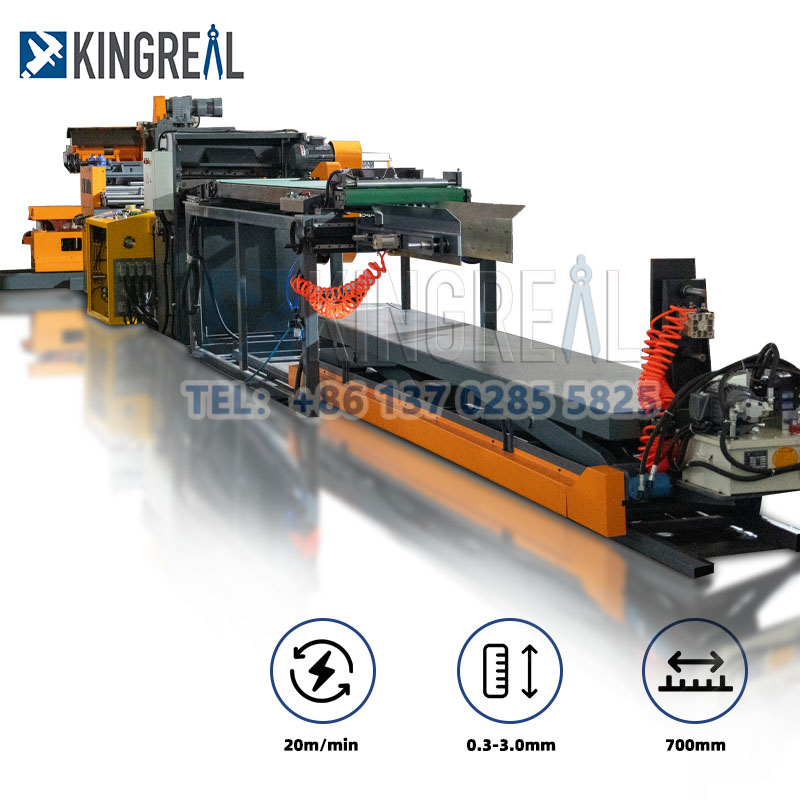

یک خط برش به طول ساده در درجه اول از دیکویلر مستقل، صاف کننده، تغذیه کننده غلتکی سروو CNC و دستگاه برش به طول تشکیل شده است. کل فرآیندهای بارگیری، باز کردن، صاف کردن، تغذیه و برش خط به سادگی به طول خط به صورت خودکار انجام می شود. برای کمک به درک بهتر این نوع خطوط برش به طول ساده، یک خط ساده برش به طول طراحی و توسعه یافته توسط مهندسین KINGREAL STEEL SLITTER در YouTube منتشر شده است. می توانید به سرعت مطالب را مشاهده کنید.

پیکربندی اولیه خط برش ساده به طول

در طول تولید اولیه مواد، الفبه سادگی به طول خط برش دهیدبرای حفظ عملکردهای اساسی خط تولید مربوطه طراحی شده است. به خصوص برای خطوط برش ساده به طول، ترکیب های مختلف می تواند نیازهای تولید متنوع را برآورده کند. بنابراین، درک نیازهای خاص مشتری، پایه ای برای توسعه پیکربندی بهینه ماشین است.

● بارگذاری مواد و سیستم راهنمای برای برش ساده به طول خط

طراحی سیستم بارگیری و هدایت مواد الفبرش ساده به خط طولهمچنین به ویژگی های مواد مشتری بستگی دارد. به طور کلی، سیستم بارگیری مواد یک خط به طول ساده می تواند ترکیبی از تجهیزات تقسیم واحد یا تجهیزات دو در یک (مانند GO، ML، CL، TGL و غیره) باشد. هنگام انتخاب بخش جابجایی مواد، عواملی مانند عرض مواد، قطر داخلی و خارجی، ضخامت مواد، روش نگهداری مواد و ظرفیت بار باید در نظر گرفته شود تا از پیکربندی مناسب توان و نیاز به پشتیبانی کمکی اطمینان حاصل شود.

برای بخش تصحیح، طرح باید بر اساس ضخامت مواد، اندازه و چیدمان چرخ اصلاح مناسب را انتخاب کند، در حالی که قدرت دستگاه تصحیح را بر اساس سرعت تولید نیز تعیین کند. الزامات صاف بودن مشتری نیز بر تعداد، چیدمان و روش حرکت چرخ‌های اصلاح تأثیر می‌گذارد. مهندسان KINGREAL STEEL SLITTER به عنوان یک تولیدکننده خطوط برش ساده که به بازار بین‌المللی خدمت می‌کنند، تاکید بازار بین‌المللی بر ایمنی را هنگام طراحی نگهدارنده مواد مرکزی و کنترل‌کننده سرعت متغیر اصلاحی برای خط برش ساده به طور کامل در نظر گرفتند.

بخش تغذیه خط ساده برش به طول کاملاً بر اساس نیازهای برش به طول مشتری و کارایی مواد ورق انتخاب می شود. بسته به منبع تغذیه، بخش تغذیه را می توان با کنترل سرعت متغیر AC، کنترل موتور DC یا کنترل موتور سروو پیکربندی کرد. برای کاربردهای برش متقاطع ساختمانی با کیفیت مواد ضعیف و تحمل‌های برش به طول زیاد، یک مدار متشکل از یک منبع تغذیه اصلاحی، یک مبدل فرکانس و یک رمزگذار طول می‌تواند برای برش مستقیم به طول استفاده شود. برای مواد ضخیم‌تر و قوی‌تر با نیازهای تولید کمتر، ترکیبی از یک موتور DC و یک رمزگذار طول نیز گزینه خوبی است. برای موادی که به سرعت بالا، ظرفیت تولید بالا و درجه بالایی از اتوماسیون نیاز دارند، یک سیستم برش به طول مبتنی بر سروو توصیه می شود.

● بخش برش برای به سادگی به طول خط برش

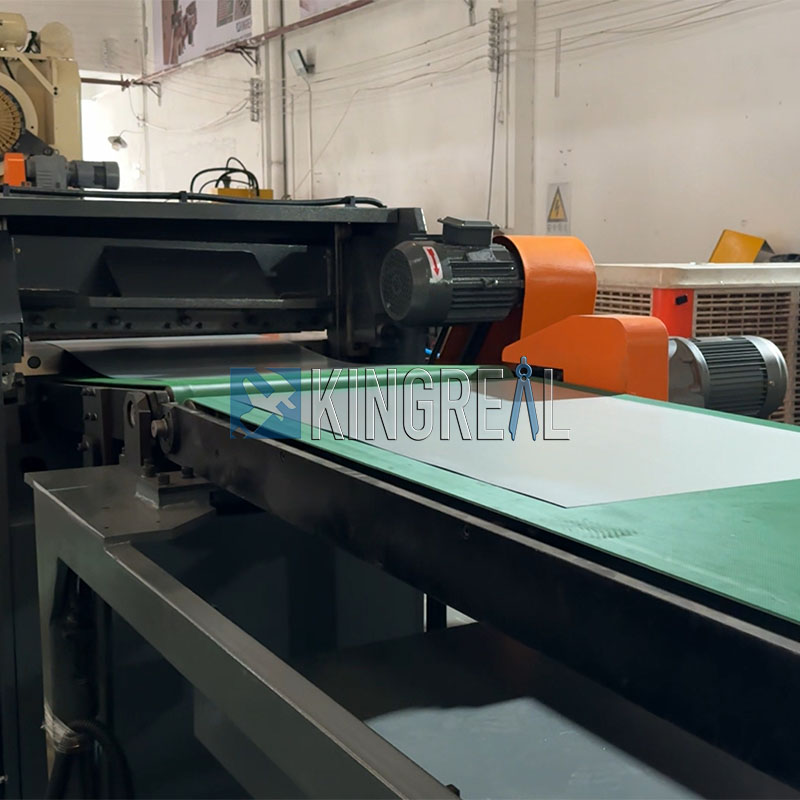

بخش برشی یک خط برش به طول ساده در درجه اول به چندین نوع طبقه بندی می شود، از جمله قیچی سر توکار خط برش ساده، قیچی مکانیکی (هیدرولیک) و قیچی با سرعت بالا کلاچ پنوماتیکی (یا قیچی پرسرعت هیدرولیک). برای خطوط برش ساده با نیازهای تولید کم، می توان از برش سر به طور مستقیم استفاده کرد. برای خطوط کوتاه تا متوسط ​​برش فلزی با عرض مواد گسترده و محدوده ضخامت وسیع، قیچی مکانیکی یا قیچی هیدرولیک مناسب تر است. برای کاربردهایی با الزامات برشی بالاتر و سرعت مورد نیاز، باید قیچی با سرعت بالا کلاچ پنوماتیک یا قیچی با سرعت بالا هیدرولیک در نظر گرفته شود.

●روش جمع آوری محصول برای خط برش ساده به طول

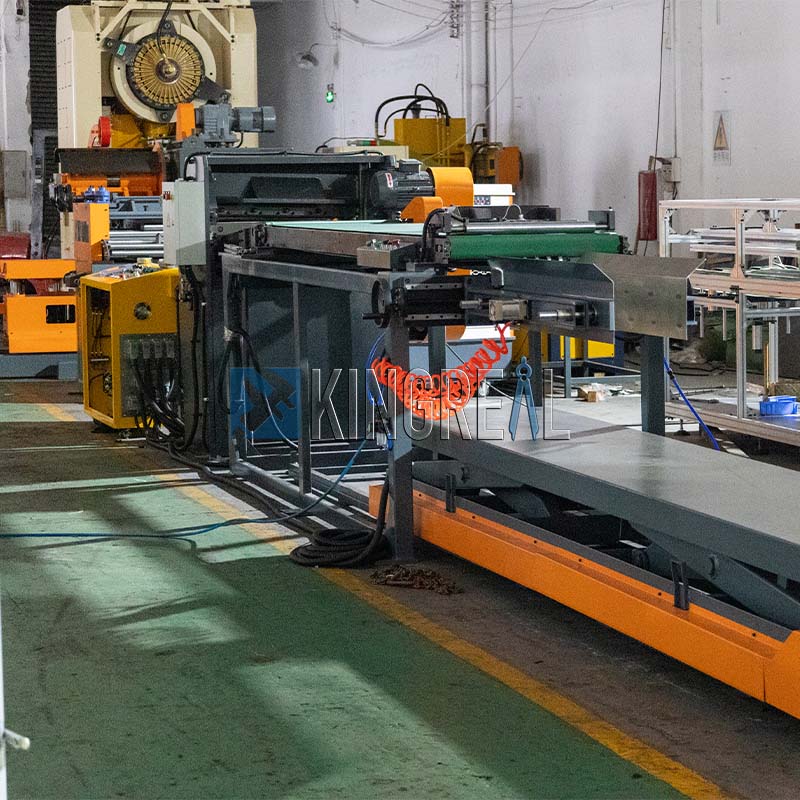

روش جمع آوری محصول برای الفبه سادگیبرش به طول خطبستگی به نیازهای خاص مشتری برای آن نوع خط دارد. روش‌های جمع‌آوری را می‌توان به طور کلی به عنوان جمع‌آوری دستی، جمع‌آوری ساده بالابر و پالت‌سازی خودکار دسته‌بندی کرد. برای تجهیزات داخلی با مواد نازک‌تر، طول برش کوتاه‌تر و حجم تولید کمتر، جمع‌آوری دستی و پالت‌سازی گزینه‌های رایج هستند. برای خطوط ساده برش تا طول، اگر طول برش بیش از 600 میلی متر باشد و از محدوده گرفتن دستی فراتر رود، می توان یک لیفتراک برای برداشت در نظر گرفت. برای تولیدات با حجم بالا یا تامین کنندگان مواد که نیاز به پردازش مواد با تنوع گسترده در عرض و طول دارند، پالت سازی خودکار انتخاب بهینه است.

سادگیy به طول خط برش دهیدsبه دلیل انعطاف پذیری، ردپای جمع و جور و درجه بالای اتوماسیون، انتخاب ایده آلی برای بسیاری از شرکت های کوچک و متوسط ​​و تازه واردان به این صنعت است. با پیکربندی منطقی هر جزء، خطوط برش ساده به طول می‌تواند نیازهای پردازش مواد مختلف را برآورده کند و کارایی تولید را بهبود بخشد. علاوه بر این، درک عمیق نیازهای مشتری به تولیدکنندگان کمک می‌کند تا راه‌حل‌های دقیق‌تری را ارائه دهند و جایگاهی را در بازار رقابتی تضمین کنند.

KINGREAL STEEL SLITTER امیدوار است که این مقاله به شما کمک کند پیکربندی اولیه یک خط برش به طول ساده را درک کنید. اگر سؤال یا سؤال بیشتری دارید، لطفاً برای بحث بیشتر با KINGREAL STEEL SLITTER تماس بگیرید.
