در یکخط برش تمام اتوماتیک فولادیبازوی ذخیرهسازی سیم پیچ گردان نوع متقاطع نقشی محوری ایفا میکند و به اطمینان از حرکت و جابجایی نرم کویلهای فلزی هنگام عبور از مراحل مختلف پردازش کمک میکند. این به عنوان یکی از اجزای اصلی کمکی است که امکان تولید مستمر و با راندمان بالا را در دستگاه های برش تمام اتوماتیک فولاد فراهم می کند. هنگام طراحی خطوط برش تمام اتوماتیک فولادی، KINGREAL STEEL SLITTER معمولاً این جزء را برای افزایش سطح اتوماسیون در کل فرآیند تولید و به حداقل رساندن نیاز به مداخله دستی در خود جای می دهد.
بازوهای ذخیره سازی سیم پیچ چرخشی متقاطع اجزای اصلی برای ذخیره سازی و جابجایی سیم پیچ هستند که به طور خاص برای تکمیل طراحی شده اند.دستگاه های برش فولادی تمام اتوماتیک. عملکرد اصلی آنها ذخیره سازی منظم و جابجایی کارآمد کویل های تمام شده بلافاصله پس از پردازش آنها توسط خط برش تمام اتوماتیک فولادی است. به طور همزمان، آنها می توانند در ذخیره سازی و انتقال موقت کویل های مواد خام کمک کنند. آنها به عنوان یک هاب حیاتی عمل می کنند و مراحل مختلف فرآیند شکاف را پل زدن می کنند - از جمله برش، پس زدن و بسته بندی - برای اطمینان از یک جریان کاری یکپارچه. طراحی ساختاری بازوی ذخیرهسازی کلاف گردان نوع متقاطع به دقت با نیازهای تولید دستگاه برش فولادی تمام اتوماتیک طراحی شده است. به طور معمول شامل بازوها یا تیرهای چرخان است، عملکرد اصلی آن ایمن کردن و چرخاندن سیم پیچ ها برای تسهیل ذخیره سازی موقت یا مراحل بعدی پردازش - مانند بسته بندی و انتقال - است که در نتیجه جریان تولید بدون وقفه را تضمین می کند.
برای همسویی با ویژگیهای تولید خودکار خط شکاف تمام اتوماتیک فولادی، طراحی بازوی ذخیرهسازی کلاف گردان نوع متقاطع، سازگاری با سایر اجزای دستگاه را در اولویت قرار میدهد. این تضمین می کند که می توان آن را به راحتی با تجهیزات پردازش و پردازش یکپارچه کرد تا یک سیستم تولید خودکار کامل و حلقه بسته را تشکیل دهد.
برای برآورده کردن الزامات کنترل خودکار خط برش تمام اتوماتیک فولادی، بازوی ذخیرهسازی کویل تورنستیل نوع متقاطع توسط یک سیستم کنترل موتور هدایت میشود و توسط یک PLC پشتیبانی میشود. این پیکربندی موقعیت یابی دقیق و چرخش انعطاف پذیر سیم پیچ ها را امکان پذیر می کند و کاملاً با ریتم تولید خط برش تمام اتوماتیک فولادی هماهنگ می شود.
دردستگاه های برش فولادی تمام اتوماتیکمحل نصب و طراحی ساختاری بازوی ذخیرهسازی کلاف گردان نوع متقاطع به طور خاص در اطراف گردش کار تولید دستگاه برش تمام اتوماتیک فولادی بهینه شده است. هدف اصلی حل چالشهای مرتبط با تخلیه، ذخیرهسازی و انتقال کویلهای تمامشده در طول فرآیند تولید است و در نتیجه کارایی کلی تولید خط برش تمام اتوماتیک فولاد را افزایش میدهد. به طور خاص، جزء بازوی ذخیرهسازی کویل گردان نوع متقاطع در قسمت عقب ترالی تخلیه دستگاه برش تمام اتوماتیک فولادی قرار دارد. این دستگاه به صورت هم افزایی با چرخ گیر و چرخ دستی تخلیه عمل می کند، و یک رابط دقیق بین عملیات شکاف و مراحل بعدی حمل و نقل محصول نهایی ایجاد می کند و در نهایت تضمین می کند که روند تولید خط برش فولادی تمام اتوماتیک مداوم و بدون وقفه باقی می ماند. هدف اصلی طراحی مهندسین KINGREAL STEEL SLITTER از این جزء خاص برای دستگاه های برش تمام اتوماتیک فولادی، امکان انتقال فوری سیم پیچ های فولادی تمام شده به یک قفسه چرخان پس از محکم شدن انتهای دم آنها است.
این امر به کویلکننده دستگاه برش فولاد تمام اتوماتیک اجازه میدهد تا سیمپیچ بعدی را در زمان واقعی شروع به پیچیدن کند - بدون نیاز به صبر کردن برای جرثقیل سقفی برای حمل محصول نهایی - در نتیجه به طور اساسی زمان خرابی ناشی از تاخیرهای مربوط به جرثقیل را کاهش میدهد و تداخل عملیات بستهبندی پایین دستی را حذف میکند. در نتیجه، این به طور موثر ساعات کار واقعی خط برش فولادی تمام اتوماتیک را افزایش می دهد و ظرفیت تولید ساعتی آن را افزایش می دهد. علاوه بر این، اجرای قفسه بازویی ذخیرهسازی سیم پیچ چرخشی متقاطع، جرثقیل سقفی را از اتصال به ریتم تولید دستگاه برش اتوماتیک فولادی آزاد میکند و امکان برنامهریزی و استقرار انعطافپذیرتر را برای سایر کارهای سنگینتر فراهم میکند. این امر طرح تولید و استفاده از تجهیزات کارگاه را بیشتر بهینه میکند و از جریان کار تولید روانتر و کارآمدتر برای خط برش تمام اتوماتیک فولاد اطمینان حاصل میکند.

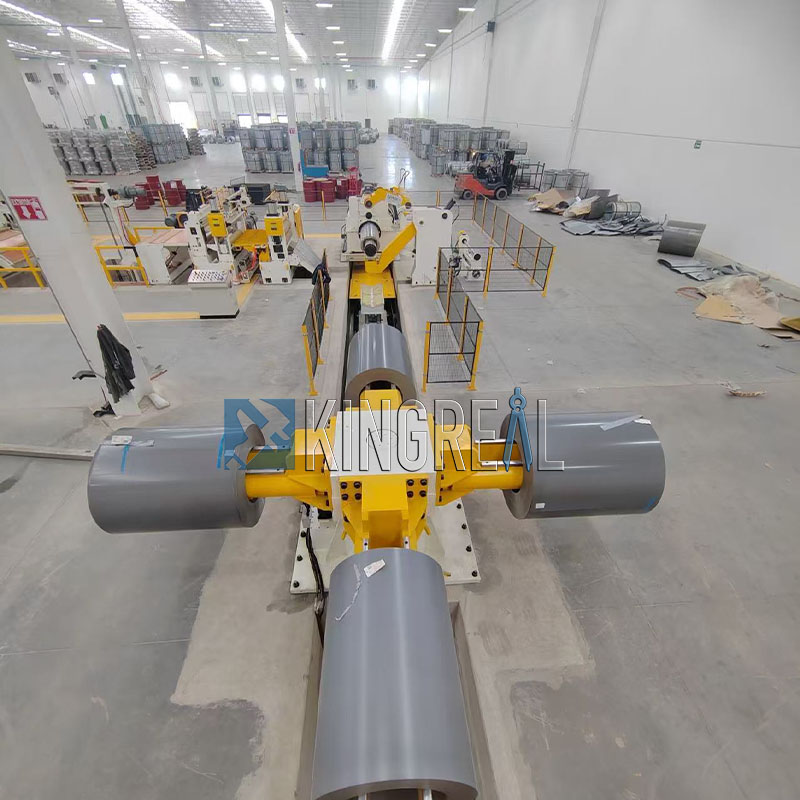

ساختار و ویژگیهای قفسه بازویی ذخیرهسازی کویل چرخشی نوع متقاطع، متناسب با نیازهای بار خاص و محیط عملیاتی ماشینهای برش تمام اتوماتیک فولادی، با دقت مهندسی شدهاند. این دستگاه از پیکربندی قفسه چرخشی دو طرفه "صلیب" (180 درجه) با ظرفیت بارگیری یک طرفه تا 16 تن استفاده می کند. این به آن امکان می دهد تا بدون زحمت کویل های فلزی بزرگ و سنگین پردازش شده توسط دستگاه برش تمام اتوماتیک فولاد را کنترل کند و کاملاً نیازهای سختگیرانه کاربردهای صنعتی سنگین مانند پردازش فولاد را برآورده کند. قفسه بازویی ذخیرهسازی کویل چرخشی متقاطع مجهز به چهار بازوی ذخیرهسازی است که میتواند به طور همزمان چندین سیم پیچ تمامشده را که توسط خط شکاف تمام اتوماتیک فولادی پردازش میشوند، نگه دارد. این امر قابلیت های تولید مداوم خط را بیشتر می کند و از خرابی ناشی از انباشت محصولات نهایی جلوگیری می کند. از نظر قدرت، چرخش رک توسط یک موتور هیدرولیک از طریق یک سیستم انتقال دنده هدایت می شود. این مکانیسم عملکرد صاف و قدرت کافی را تضمین می کند و حرکات چرخشی دقیق و کارآمد را تضمین می کند. این رک از چرخش کامل 360 درجه در جهت عقربههای ساعت و خلاف جهت عقربههای ساعت پشتیبانی میکند و انعطافپذیری را برای انطباق با جهتهای مختلف انتقال و الزامات ذخیرهسازی برای سیمپیچهای تمامشده ارائه میدهد، در نتیجه هماهنگی یکپارچه با چرخ دستی تخلیه و تجهیزات بستهبندی دستگاه برش فولادی تمام اتوماتیک را تسهیل میکند.
تجهیز الفدستگاه برش تمام اتوماتیک فولادیبا یک بازوی ذخیره سازی سیم پیچ چرخشی نوع متقاطع سطح اتوماسیون آن را به میزان قابل توجهی بالا می برد. این امر نیاز به مداخله دستی را به شدت کاهش می دهد و در نتیجه شدت کار فیزیکی مرتبط با عملیات دستی را کاهش می دهد و تلفات تولید ناشی از خطای انسانی را به حداقل می رساند. در جریان کار سنتی تولید خط برش تمام اتوماتیک فولادی، پس از تکمیل فرآیند برش، عملیات دستی جرثقیل برای برداشتن سیم پیچ های تمام شده از روی کویل برای بسته بندی بعدی مورد نیاز است. این فرآیند نه تنها وقت گیر است، بلکه منجر به از کار افتادن طولانی مدت دستگاه برش تمام اتوماتیک فولاد در حین انتظار می شود و در نتیجه کارایی تولید آن را به شدت به خطر می اندازد. با این حال، با ادغام یک کنترلر سیم پیچ متقاطع، این مسئله به طور کامل حل می شود: بلافاصله پس از پایان کار دستگاه برش تمام اتوماتیک فولادی، یک چرخ دستی تخلیه به طور خودکار مواد تکمیل شده شکاف را به دسته متقاطع بازو منتقل می کند. سپس بازوی متقاطع پذیرایی و ذخیره سازی موقت سیم پیچ های تمام شده را بر عهده می گیرد و به چرخ دستی تخلیه اجازه می دهد تا فوراً به خط شکاف تمام اتوماتیک فولادی بازگردد تا به چرخه تولید بعدی کمک کند - در نتیجه به یکپارچگی بدون درز مراحل شکاف، تخلیه و ذخیره سازی دست می یابد.
سیستم محرک نصب شده در بالا: دروازه چرخان از یک سیستم محرک نصب شده در بالا استفاده می کند - شامل چرخ دنده های پشتیبانی و یک موتور - که تعمیر و نگهداری آسان تر را تسهیل می کند. این طراحی هم ثبات عملیاتی و هم قابلیت اطمینان را تضمین می کند.
سیگنال و موقعیت مکانیکی: گیت چرخان از یک سیستم موقعیت یابی ترکیبی استفاده می کند که تشخیص مبتنی بر سیگنال را با توقف های مکانیکی ترکیب می کند و حرکت دقیق و قرارگیری دقیق سیم پیچ ها را تضمین می کند. این مکانیسم موقعیت یابی پیشرفته عملکرد ایمن و بسیار کارآمد را تضمین می کند.
ساختار پایدار و قابل اعتماد: دروازه دوار دارای یک ساختار قاب مقاوم است که برای عملکرد پایدار طراحی شده است. با قابلیت تحمل آسان بارهای سنگین، راه حلی مطمئن و مطمئن برای جابجایی کویل های بزرگ و سنگین ارائه می دهد.
