دستگاه برش کویل ساده برای برش دادن ورق های فلزی از کلاف پهن تر به کلاف با عرض کوچکتر در مقطع عمودی استفاده می شود. دستگاه کویل برش ساده به عنوان روکش ورق ها و پس از عملیات برش فلز و سپس پس زدن ورق های شکاف دار عمل می کند. KINGREAL STEEL SLITTER به عنوان تامین کننده دستگاه برش کویل ساده، گزینه بهینه را به عنوان سازنده دستگاه برش سیم پیچ ساده با توجه به پارامترهای درخواستی مشتری ارائه می دهد.
ویدئویی درباره دستگاه برش کویل ساده
توضیحات دستگاه برش کویل ساده
SLITER KINGREAL STEEL می تواند دستگاه برش کویل ساده را برای مشتریانی با بودجه کمتر ارائه دهد. دستگاه برش ساده عمدتاً برای برش کویل های عریض به نوارهای کویل باریک خاص مورد نیاز مشتریان و در نهایت پیچیدن خط تولید استفاده می شود.
SLITER KINGREAL STEEL می تواند دستگاه های برش ساده را با هر ویژگی و مقرون به صرفه ای مطابق با نیاز مشتری عرضه کند. به طور کلی، برای اینکه بتوان به طور دقیق کویل های عریض تر را برش داد، مقیاس خط دستگاه برش ساده نسبتاً بزرگ است. پس از همه، مکان و هزینه مربوطه گران خواهد بود.
دستگاه برش ساده برای انواع مواد از جمله فولاد کربنی، فولاد ضد زنگ و فولاد گالوانیزه مناسب است. این می تواند نوارهای باریک را با دقت بالا و بدون خراش برش دهد. و خط برش ساده دارای عمر طولانی و درجه اتوماسیون بالایی است که باعث می شود در صنعت فلزکاری به طور گسترده مورد استفاده قرار گیرد.
با این حال، به منظور پاسخگویی به مشتریانی که نیازهای کمی برای دقت و عرض سیم پیچ دارند، KINGREAL STEEL SLITTER نسخهای ساده از دستگاه برش فلز به نام دستگاه برش سیم پیچ ساده را نیز ارائه میکند. میتواند با این فرض که خط برش ساده میتواند نیازهای مشتریان را برآورده کند، الزامات تجهیزات را سادهسازی کند.

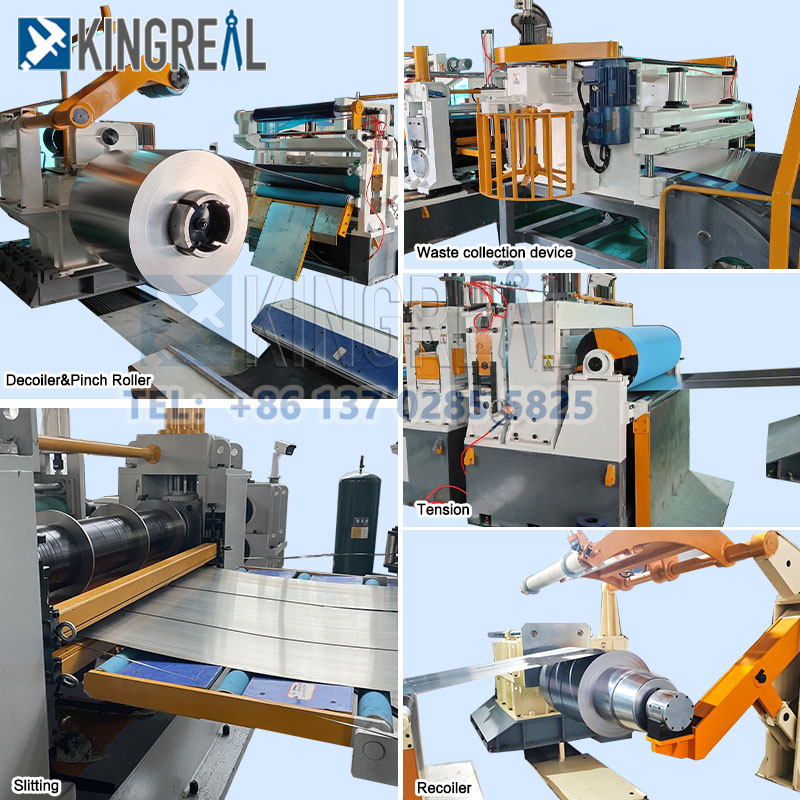

دستگاه برش کویل ساده KINGREAL STEEL SLITTER عمدتاً شامل: دیکویل هیدرولیک، دستگاه برش، نوار نقاله، سیم پیچ هیدرولیک است. این دستگاه برش ساده فرآیند برش دادن و برش کلاف را به اندازه مورد نیاز و سپس رول کردن آن در پروفیل مشخص شده تکمیل می کند و کویل در همان زمان ضایعات فولادی را باد می کند.
جزئیات اجزای اصلی دستگاه برش سیم پیچ ساده
● دقت پردازش بالا: قادر به برآوردن الزامات تحدب شکل تخته های مختلف، با سیستم کنترل حلقه بسته شکل تخته برای اطمینان از صاف بودن شکل تخته.
● سازگاری قوی: قابلیت جابجایی نوارهایی با ضخامت های مختلف (0.1-6.0 میلی متر) و عرض (200-2100 میلی متر)، قابل استفاده برای طیف گسترده ای از مواد فلزی، مانند نوار مس، فولاد ضد زنگ، صفحه سرد، فولاد سیلیکونی، قلع و غیره.
● پیکربندی تجهیزات مختلف: با توجه به وزن سیم پیچ، الزامات سطح محصول و سایر عوامل، پیکربندی تجهیزات و هزینه تفاوت زیادی برای رفع نیازهای مختلف تولید خواهد داشت.

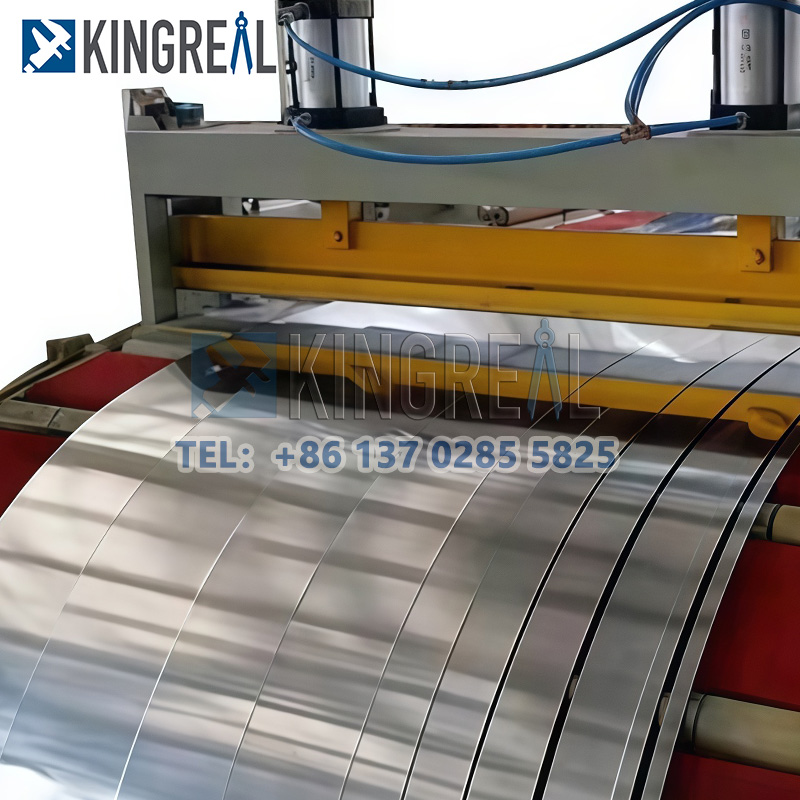

دستگاه برش ساده از دستگاه راهنمای جانبی برای تعیین میله موقعیت یابی و میله پرش توقف، قاب پایین، محور چاقو و براکت متحرک تشکیل شده است. برش فولاد نواری با کیفیت بالا بخش مهمی است و اندازه های مختلف را می توان با توجه به تیغه تنظیم کرد.
در میان آنها، شفت برش از فولاد Cr-Mo ساخته شده است که دقیقاً پس از عملیات حرارتی مکرر ساخته شده است که می تواند دقت بالای مواد برش را تا حد زیادی تضمین کند.
▶سیم پیچ ضایعات برش برای دستگاه برش ساده
برای جلوگیری از هدر رفتن ضایعات در طول فرآیند برش کویل، SLITER KINGREAL STEEL همچنین شامل سیم پیچ های ضایعاتی در دو گوشه خطوط برش ساده است. این تجهیزات استاندارد برای دستگاه های برش ساده است، زیرا ضایعات در گوشه ها معمولاً طبیعی است. این امر در خطوط برش ساده به دلیل تغییر در تطابق عرض سیم پیچ و عرض برش فلز رایج است.
▶واحد جداکننده و کشش برای دستگاه برش ساده
برای دستیابی به نتایج کویلینگ بهینه پس از برش ورق های فلزی، عملکرد واحدهای جداکننده و کشش در خط برش ساده بسیار مهم است. عملیات کشش و جداسازی به طور قابل توجهی بر عملکرد واحد سیم پیچ دستگاه برش فلز تأثیر می گذارد. KINGREAL STEEL SLITTER با تکیه بر تجربه گسترده ما، دستگاه های برش ساده ای را طراحی می کند که نتایج بی عیب و نقصی را ارائه می دهد.
طراحی کلی ساختار کنسول صفحه فولادی از طراحی مدل انبساط و انقباض هیدرولیکی استفاده می کند. طراحی بازوی هیدرولیک، مجهز به اسپیسر برای اطمینان از کیفیت سیم پیچ یکنواخت.
علاوه بر این، انتهای جلو و عقب دستگاه برش ساده مجهز به دستگاه های غلتکی برای کاهش آسیب سطحی مواد است. در عین حال مجهز به کنترل پنل قابل جابجایی برای کارکرد آسان است.
مزیت دستگاه برش کویل ساده
|
1. بودجه کم برای خط برش کویل خرید یک خط برش ساده که بتواند فرآیند برش را با کمترین قیمت کامل کند و هزینه تولید سازنده را کاهش دهد. در عین حال، مساحت محل نصب بسیار کاهش می یابد و هزینه های سایت کاهش می یابد.
2. عملکرد آسان نسخه ساده دستگاه برش ممکن است تجهیزات موجود در خط تولید را کاهش دهد و پیچیدگی خط برش ساده را کاهش دهد.
3. بسیاری از مواد را می توان به نوارها تقسیم کرد. دستگاه برش کویل ساده می تواند مواد مختلف مانند فولاد ضد زنگ، نوار مس، ورق فولادی، فولاد نورد گرم و غیره را به سادگی برش دهد.
|
 |

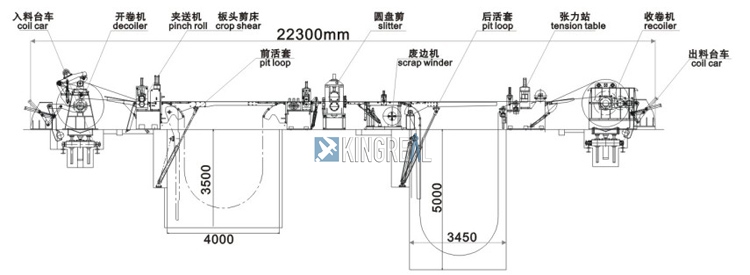

بارگیری کلاف → قلاب زدایی → گیره و برش → حلقه → هدایت → شکاف → پیچیدن ضایعات → حلقه → کشش → عقب نشینی → تخلیه کویل بچه → بسته بندی
پارامتر فنی دستگاه برش کویل ساده
|
ضخامت کویل (میلی متر) |
0.4-0.6 |
|
حداکثر سرعت (m/min) |
20 |
|
تعداد دستگاه های برش |
دوخته شده |
|
پایه غلتکی |
18 |
|
توان اصلی (کیلووات) |
7.5 |
|
دوک (mm) |
Ø70 |
|
مواد ابزار |
Cr12 |
|
دقت برش |
10±2 میلی متر |
|
توان ایستگاه هیدرولیک (کیلووات) |
5.5 |
|
سیستم کنترل |
کنترل کننده منطقی قابل برنامه ریزی |
سوالات متداول
فرآوری کویل تبدیل کویل های فولادی به اشکال و اندازه های مختلف است.
تکنیک های رایج پردازش سیم پیچ شامل برش به طول، برش، استانداردسازی شکل، کشش/صاف کردن و آب بندی لبه است.
خطوط برش فلزی مختلف به نتایج و محصولات نهایی متفاوتی دست خواهند یافت، بنابراین مهم است که بدانید هنگام انتخاب خط برش فلزی، چه فرآیندی را می خواهید انجام دهید.
این صفحه یک خط برش فلزی برای دسته کلاف فولادی است.
تکنیک های رایج پردازش سیم پیچ شامل برش به طول، برش، استانداردسازی شکل، کشش/صاف کردن و آب بندی لبه است.
بنابراین SLITER KINGREAL STEEL می تواند خدمات قوی و قدرتمندی را قبل و بعد از فروش ارائه دهد.
کارخانه KINGREAL STEEL SLITTER در شهر فوشان، استان گوانگدونگ واقع شده است. بنابراین دو راه برای رسیدن به شهر ما وجود دارد.
یکی با پرواز مستقیم به فرودگاه فوشان یا گوانگژو است. یکی دیگر با قطار، مستقیم به ایستگاه فوشان یا گوانگژو است.
SLITER KINGREAL STEEL شما را در ایستگاه یا فرودگاه میبرد.
