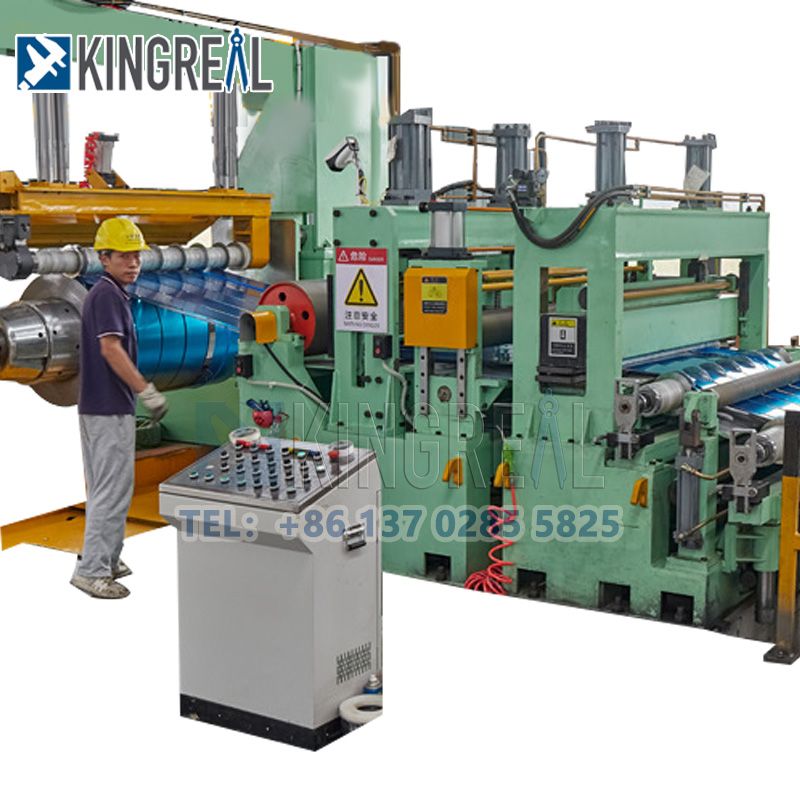

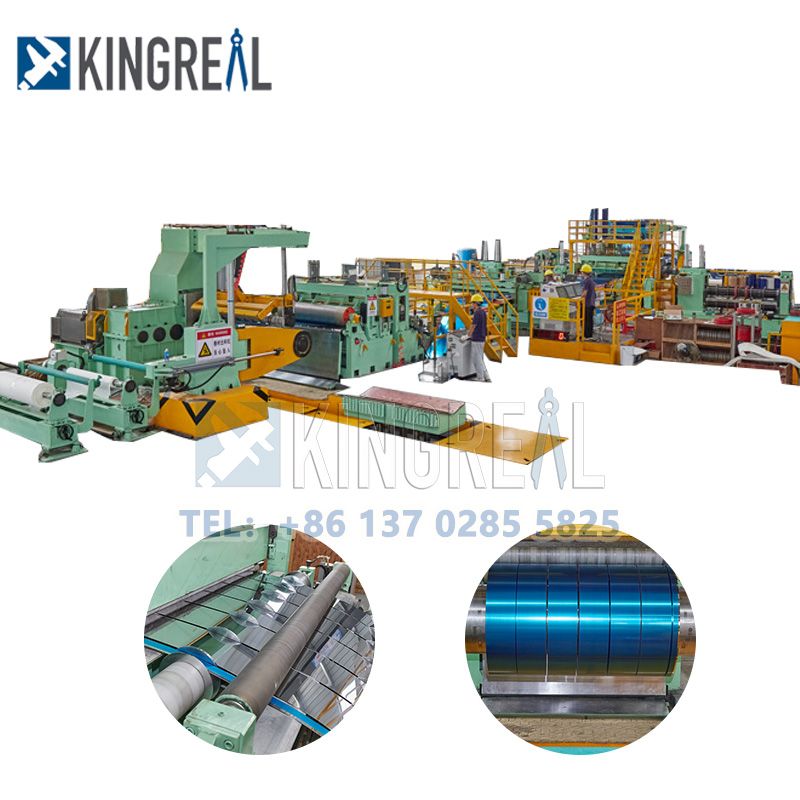

دستگاه برش کویل 1650 میلیمتری KINGREAL دارای ویژگیترین خط برش فلزی است که میتواند سیمپیچ ورق با ضخامت 0.3 تا 3 میلیمتر را برش دهد و سیمپیچ شکاف را به عقب بپیچد. دستگاه شکافدهنده KINGREAL 1650 میلیمتر در ماشینهای برش کویل در عربستان سعودی، ترکیه، ترکیه، کانادا، مکزیک، ایالات متحده آمریکا و کانادا، مکزیک، تولید کرده است. برای دریافت آخرین برنامه نقل قول با ما تماس بگیرید!
دستگاه برش سیم پیچ KINGREAL STEEL SLITTER 1650mm برای برش و پیچیدن انواع مختلف مواد مانند فولاد، آلومینیوم، GI، مس و سیلیکون طراحی شده است. این خط برش کویل 1600 میلی متری یکی از رایج ترین طرح های خط برش فلز است و نیازهای اکثر کارخانه ها را برای برش فرآوری کویل برآورده می کند. ضخامت سیمپیچها بین 0.3 تا 3 میلیمتر و عرض آن تا 1650 میلیمتر است.
1. دستگاه برش سر سیم پیچ دوگانه
5. دستگاه برش سیم پیچ با سرعت بالا
|
مواد خام |
||
|
خیر |
نام |
مشخصات |
|
1 |
مواد |
CR، فولاد، آلومینیوم |
|
2 |
ضخامت کویل |
0.3-3 میلی متر |
|
3 |
عرض سیم پیچ |
500-1650 میلی متر |
|
4 |
شناسه سیم پیچ |
≤Φ2000 میلی متر |
|
5 |
کویل O.D |
Φ508mm، Φ610mm |
|
6 |
وزن کویل |
25T |
|
مشخصات خط تولید |
||
|
1 |
نوار شکاف |
25 حداکثر |
|
2 |

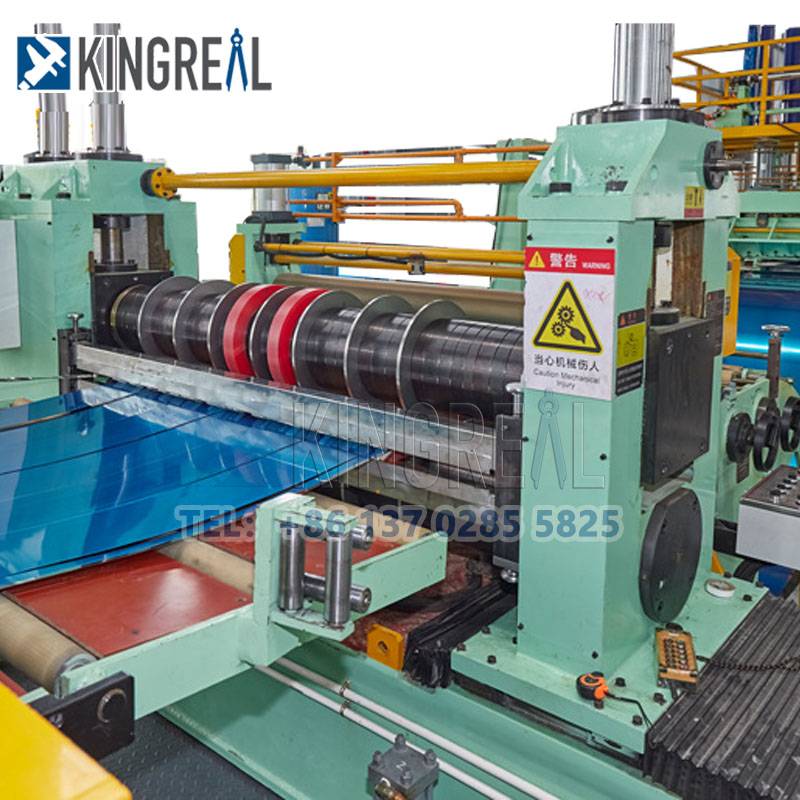

دستگاه برش |
0-200 میلیون در دقیقه |
|
3 |
قدرت |
380V/50Hz/3Ph |
|
4 |
تحمل عرض |
≤±0.05mm |
|
5 |
محدوده عرض لبه قراضه |
2-10 میلی متر |
|
6 |
فرز محصول تمام شده |
≤0.03 میلی متر |

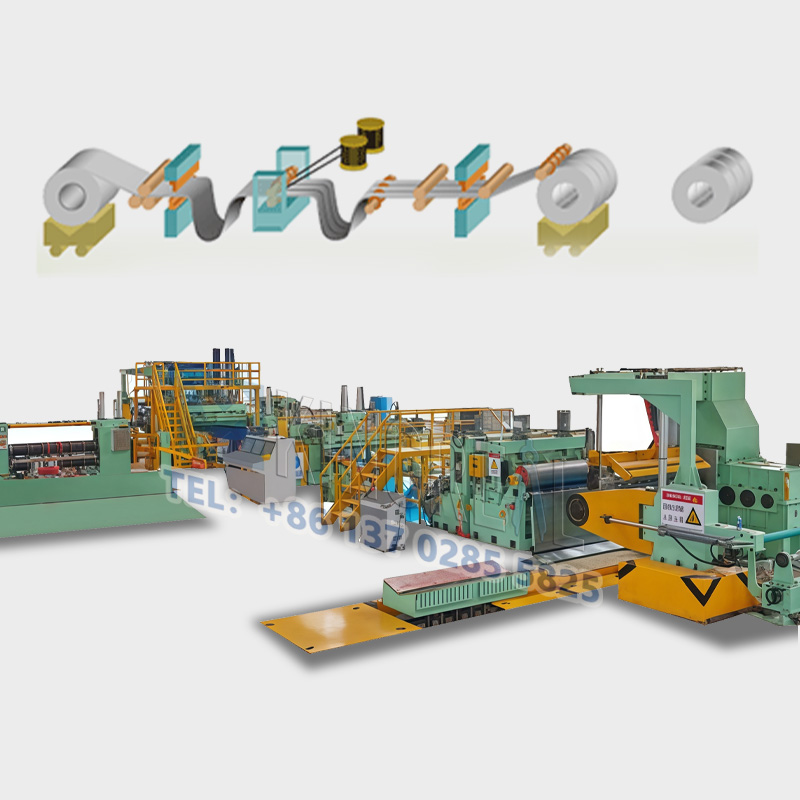

کلاف بارگیری کالسکه -- مرکز دهی عمودی هیدرولیک دیکویلر -- دیکلر هیدرولیک -- گیره و اهرم -- قیچی سر صفحه -- پل حلقه -- دستگاه برش -- ایستگاه کشش -- جداکننده -- دستگاه پیچ
ساختار و کاربرد: برای تغذیه کویل، انتقال سیم پیچ فولادی از میز ذخیره سازی به قرقره کویل، چرخ دستی توسط موتور هیدرولیک کنترل می شود و بالابر توسط سیلندر هیدرولیک کنترل می شود.
مکانیسم بالابر: سیلندر هیدرولیک و ساختار ستون چهار راهنما کشویی، قدرت بالابری ارائه شده توسط سیلندر، سیلندر برای ارتقاء بالابر میز حامل نوع V، برای دستیابی به عملکرد بالا و پایین سیم پیچ فولادی.
مکانیسم سفر: موتور هیدرولیک و ساختار ریل راهنمای موازی، قدرت حرکت توسط موتور هیدرولیک ارائه می شود، به طوری که چرخ دستی به صورت افقی در امتداد جهت محوری اسپیندل uncoiler حرکت می کند. هر انتهای ریل دارای یک بلوک محدود برای جلوگیری از خروج چرخ دستی از ریل است.
الف. عملکرد:
حمل کلاف های فولادی، انبساط و سفت کردن قطر داخلی کویل ها، بازکردن و تخلیه یا بازیافت کویل ها.
با حمایت از صفحه سیم پیچ و ایجاد کشش به نوار فولادی، از قاب، دوک، قرقره انبساط و انقباض، دستگاه باز کردن و فشار دادن، تکیه گاه کمکی، دستگاه ترمز و بخش نیرو تشکیل شده است.
ب. ساخت و ساز
الف) قاب اصلی: ساخته شده از فولاد، صفحه فولادی A3، صندلی بلبرینگ فورج فولادی #45 پس از جوشکاری، از طریق درمان کیفی آنیل تغییر شکل نمی دهد.
ب) دوک نخ ریسی: از فولاد گرد 40 کروم با قطر سوراخ های 85 میلی متر حفاری شده، حرارت داده شده و سپس به قطر سطح کار 190 میلی متر، ظرفیت باربری 25 تن تبدیل شده است.
ج) بالا آمدن و کوچک کردن قرقره: استفاده از شکل قرقره انبساط فشار-کشش لغزنده. چهار صفحه منحنی (فولاد شماره 45)، جفت لغزنده سیم برش، قطر انبساط: Ф470-520 میلی متر (به علاوه آستین لاستیکی برای رسیدن به Ф610 میلی متر). طول کار موثر از قرقره 1650mm، سنبه کلی برای اطمینان از اینکه قرقره بالا و پایین زمانی که هم مرکز.
|
سازه ها |
Προβολή βίντεο σχετικά με τη μεταλλική διάτρητη μηχανή κατασκευής: |
|
مقادیر |
1 مجموعه |
|
سرعت برش |
200 میلیون در دقیقه |
|
قطر شفت برش |
Φ220mm×1900mm |
|
مواد |
42 CrMo |
|
اندازه تیغه |
Φ350mm×Φ220mm×10mm |
|
قدرت موتور اصلی |
AC110Kw |
1. دستگاه برش فولاد گالوانیزه چه کاری انجام می دهد؟
2. عملکرد دستگاه برش سیم پیچ نواری باریک چیست؟
3. snubber در دستگاه برش فولاد گالوانیزه چیست؟
4. چگونه می توان عملکرد هزینه خط برش سیم پیچ فلزی را ارزیابی کرد؟
5. چگونه می توان خط برش سیم پیچ فولادی ضد زنگ را حفظ کرد؟
◆ تخصص تولید گسترده
با بیش از 20 سال تجربه تولید و فروش، KINGREAL STEEL SLITTER یک تولید کننده باتجربه و متخصص در دستگاه های برش فلز است. SLITER KINGREAL STEEL با موفقیت انواع مختلف دستگاه های برش فلز را برای کشورهای سراسر جهان از جمله ویتنام، ترکیه، روسیه، هند و امارات متحده عربی عرضه کرده است. به طور گسترده توسط مشتریان تایید شده است.
◆ قدرت تیم متخصص
KINGREAL STEEL SLITTER دارای تیم های فنی، فروش و تولید داخلی خود است. SLITER KINGREAL STEEL می تواند به طور حرفه ای تمام مراحل فرآیند را از فروش و تولید گرفته تا حمل و نقل انجام دهد.
◆ کمک پس از خرید ارائه شده است
SLITER KINGREAL STEEL خدمات نصب پس از فروش آنلاین و آفلاین را برای تضمین نصب و کارکرد صحیح دستگاه برش فلز ارائه می دهد.
منابع آنلاین شامل آموزش های ویدئویی و راهنمای جامع مهندسی آنلاین است. منابع آفلاین شامل ارسال مهندسین KINGREAL STEEL SLITTER به کارخانه محلی مشتری برای ارائه راهنمایی نصب در محل است.
 |
 |
 |
 |
