دستگاه خط برش به طول KINGREAL 850 میلی متر برای پردازش رول هایی تا عرض 850 میلی متر طراحی شده است و قادر به باز کردن، تسطیح، برش و انباشته شدن است. لطفا برای اطلاعات بیشتر با ما تماس بگیرید.
ماشین خط برش 850 میلی متری KINGREAL یکی از داغ ترین محصولات اخیر است که به طور حرفه ای برای کار با رول های پهن 850 میلی متری از مواد مختلف طراحی شده است. در مقایسه با عرض های متداول 1300 میلی متر، 1600 میلی متر و 2000 میلی متر، عرض 850 میلی متر یک وب کوچکتر است که به دقت بیشتری در برش و تراز کردن نیاز دارد و دستگاه را تخصصی تر می کند.
دستگاه KINGREAL 850MM Cut To Length Line قادر به کار با عرض سیم پیچ از 850 میلی متر تا 2000 میلی متر است که نیاز به سطح بسیار بالاتری از طراحی برای تجهیزات جداگانه خط تولید دارد. دستگاه Cut To Length از اجزای زیر تشکیل شده است: اجزای باز کردن، تسطیح، تغذیه، برش، پیرایش و انباشته کردن اجزاء، و قادر به برش دقیق سیم پیچ ها به ورق ها برای کاربردهای بیشتر است.
KINGREAL SLITTER بیش از 20 سال است که در زمینه تجهیزات پردازش و ساخت کویل فعالیت می کند و دائماً متعهد به ارتقای حرفه ای بودن و قابلیت های خدمات پس از فروش خود است. KINGREAL SLITTER قادر است راه حل های تولیدی را با توجه به نیاز مشتری طراحی کند و به آنها کمک کند تا بهترین راندمان تولید را محقق کنند. در حال حاضر، Cut To Length Line با موفقیت به روسیه، ترکیه، عربستان سعودی، شیلی و سایر کشورها و مناطق فروخته شده است.

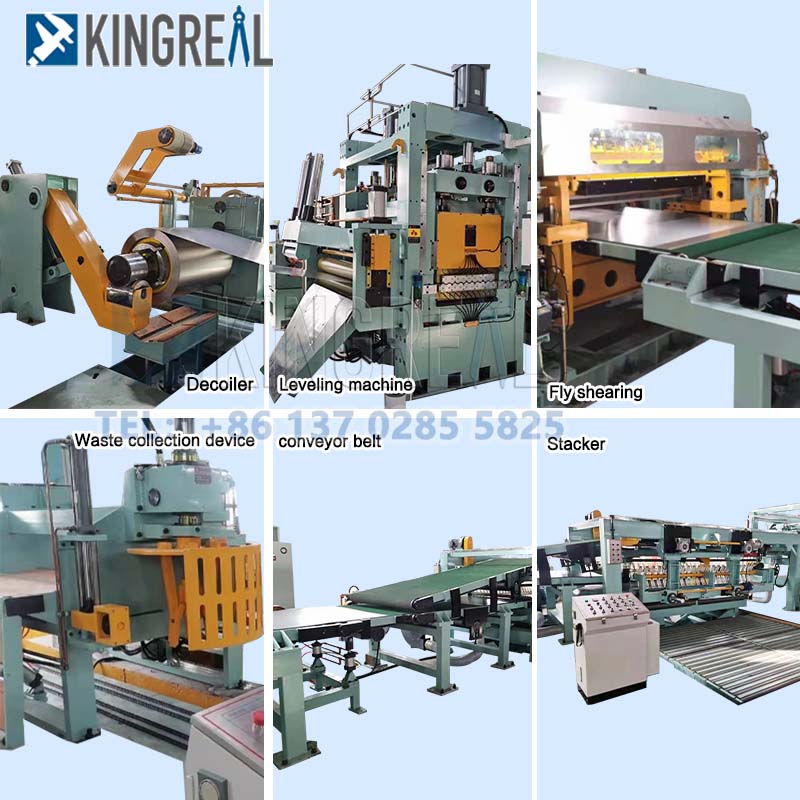

دیکویل هیدرولیک ← غلتک‌ها برای ورود به دستگاه تراز ← ایستگاه حلقه کوتاه ← مکانیسم راهنمای جانبی ← تغذیه به طول ← دستگاه برش فلای ← دستگاه انتقال تسمه ← انباشته شدن محصولات ← چرخ دستی تخلیه
|
خیر |
نام |
تعداد |
|
1 |
جدول مواد اولیه |
1 واحد |
|
2 |
چرخ دستی برای تغذیه |
1 واحد |
|
3 |
پشتیبانی کمکی جلو |
1 واحد |
|
4 |
Uncoiler + Unwinding Device |
1 مجموعه |
|
5 |
صاف کننده |
1 واحد |
|
6 |
حلقه کوتاه |
1 واحد |
|
7 |
دستگاه هدایت جانبی |
1 واحد |
|
8 |
سنجنده طول NC |
1 واحد |
|
9 |
دستگاه برش فلای |
1 واحد |
|
10 |
ماشین انتقال |
1 واحد |
|
11 |
دستگاه انباشته محصولات |
1 واحد 0 |
|
مواد خام |
ورق آهن گالوانیزه، ورق آلومینیوم گالوانیزه |
|
ضخامت کویل |
0.3-3 میلی متر |
|
عرض سیم پیچ |
≤1600 میلی متر |
|
وزن کویل |
≤ 20 تن |
|
سرعت برش |
0-80 میلیون در دقیقه |
|
از سرعت عبور کنید |
0 تا 15 متر در دقیقه |
|
قدرت |
380 ولت / 50 هرتز / 3 فاز |
|
کنترل کنید |
کنترل تبدیل فرکانس AC |
Decoiler هیدرولیک بخش مهمی از یک خط برش فلز است که عمدتاً برای باز کردن و هدایت کویل های فلزی به برش یا سایر تجهیزات پردازش استفاده می شود.
● سیم پیچ پشتیبانی: سیم پیچ را با سفت کردن سوراخ سیم پیچ برای اطمینان از پایداری آن پشتیبانی می کند.
● باز کردن نوار: با حفظ کشش نوار، نوار را به آرامی باز می کند.
● هیدرولیک: سیستم هیدرولیک Uncoiler برای به حرکت درآوردن اجزای مکانیکی، مانند واحد بازوی پشتیبانی، برای افزایش پایداری سیم پیچ استفاده می شود.

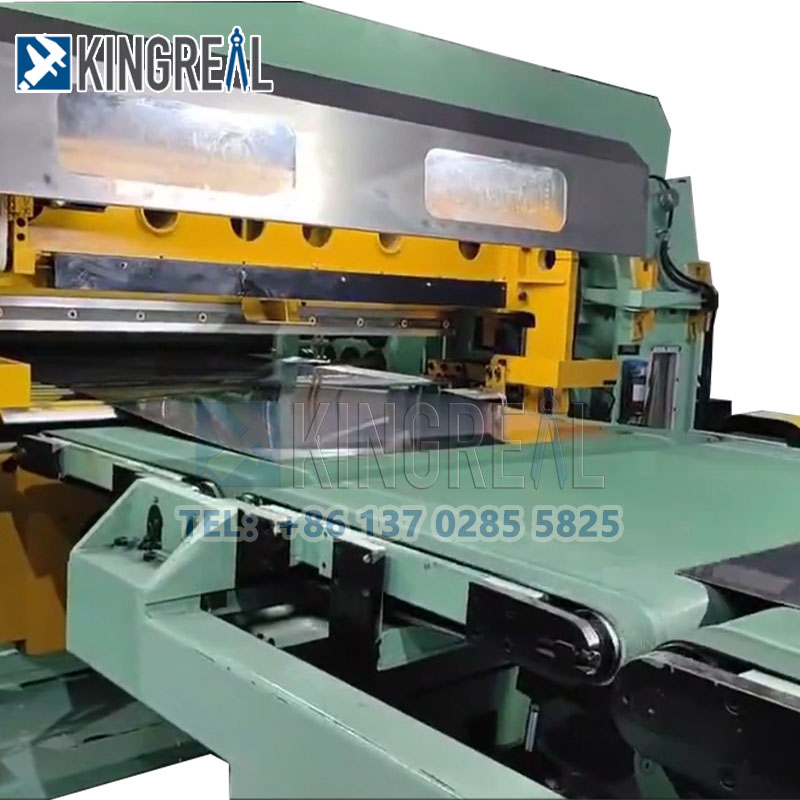

دستگاه برش با کیفیت بالا
● عملکرد: برای برش مواد با طول ثابت استفاده می شود.
● ساختار اصلی: قاب اصلی، تیغه، کلاچ پنوماتیک، قطعه الکتریکی و غیره.
● قاب اصلی: کل قاب با فولاد ساختاری کربنی با کیفیت بالا جوش داده شده و پس از جوشکاری آنیل شده است.
● تیغه: تیغه از مواد Cr12 ساخته شده است، سختی عملیات حرارتی به HRC62 درجه می رسد و لبه برش چهار طرفه قابل تعویض است.

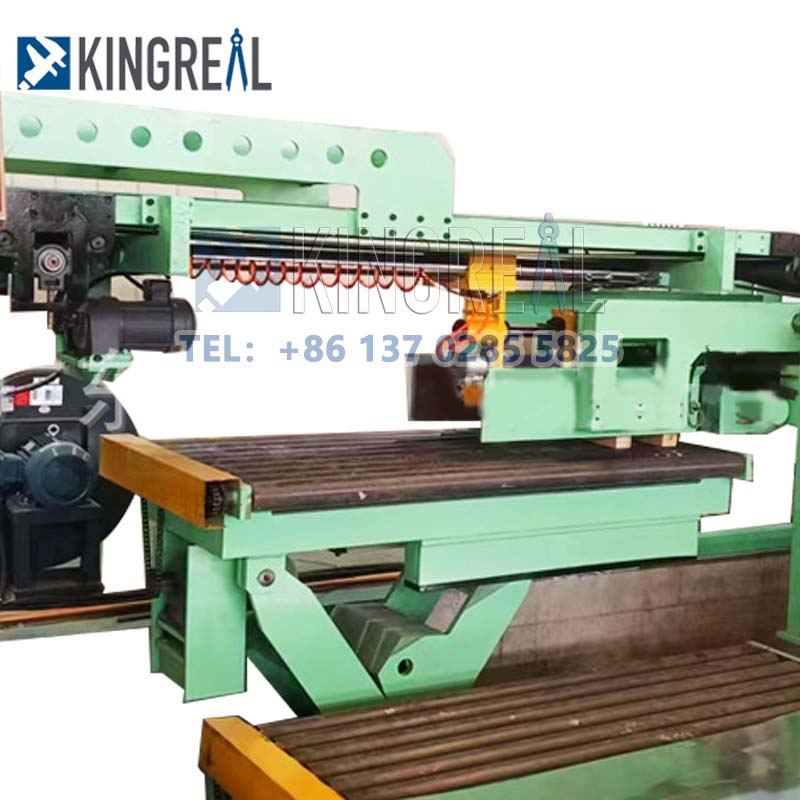

پشته خودکار تجهیزات
دستگاه‌های انباشته‌سازی برای افزایش کارایی پردازش فلز، کاهش جابجایی دستی و اطمینان از اینکه ورق‌های فرآوری‌شده برای حمل‌ونقل بعدی یا پردازش بیشتر روی هم چیده شده‌اند، طراحی شده‌اند. این دستگاه ها در صنعت فرآوری فلزات، به ویژه در خطوط تولید که نیاز به جابجایی مقادیر زیادی ورق فلزی دارند، بسیار مهم هستند.
