دستگاه برش کویل دو سر برش KINGREAL STEEL SLITER مجهز به دو سر برش مستقل است که می تواند چندین بخش سیم پیچ را به طور همزمان پردازش کند و راندمان تولید را به طور قابل توجهی بهبود بخشد. دستگاه برش کویل سر دوتایی انعطاف پذیری عرض برش را افزایش می دهد و زمان خرابی را در حین تعویض کاهش می دهد و آن را به گزینه ای ایده آل برای محیط های تولید با حجم بالا تبدیل می کند.
ویدئویی در مورد دستگاه برش سر کویل دوبلتوضیحات دستگاه برش سر کویل دو لت
دستگاه برش سر کویل دولایه SLITER KINGREAL STEEL SLITER یکی از ویژگی های محصول ما است. به منظور به حداکثر رساندن سرعت برش در دستگاه برش کلاف سر دوتایی، کینگریال استیل SLITTER این دستگاه برش کلاف سر دوبل را برای کاهش زمان تعویض صندلی چاقو و بهبود راندمان تولید طراحی کرده است. حداکثر سرعت تولید می رسد220 متر در دقیقه.

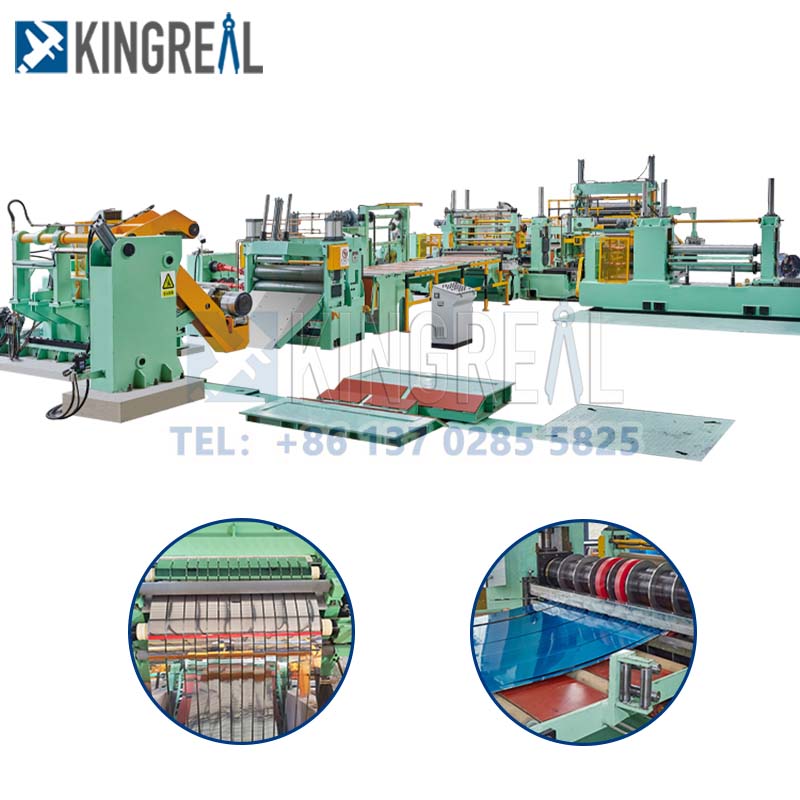

دستگاه برش کویل سر دوبل متشکل از یک دیکویلر با ماشین کلاف، یک دستگاه گیره و دوشاخه، یک شکافنده با دقت بالا برای تعویض سریع، یک دستگاه سیم پیچ ضایعات، یک راهنمای جانبی، یک دستگاه سیم پیچ، یک دستگاه کشش و یک سیم پیچ هیدرولیک با ماشین کویل است.
معرفی خط برش سر سیم پیچ دوگانه با سرعت بالا
تغییر از یک سر شکاف به سر دیگر: یک زیرشاخه برای یک سر شکاف دوتایی روی ریل های طولی راه می رود، سر شکاف در خط روی زیرشاخه می رود، زیرانداز سر شکاف دیگر را به سمت شکاف روی موقعیت خط حرکت می دهد، سپس سر دیگر به سمت موقعیت خط حرکت می کند، تعویض فقط 30 دقیقه طول می کشد.
سرهای شکاف دوتایی می توانند یکسان باشند یا یکی بزرگتر و دیگری کوچکتر باشد. شکاف های بزرگتر برای برش در ضخامت های بزرگتر مناسب هستند، در حالی که شکاف های کوچکتر برای برش با ضخامت های کوچک مناسب هستند. به این ترتیب عملکردی با دقت بالا و راندمان بالا به دست می آید.
سرهای شکاف دوتایی باعث افزایش انعطاف پذیری و کارایی دستگاه برش کویل سر دوبل می شود و در کارخانه های فولادسازی بزرگ که نیاز به حجم زیادی کلاف شکاف دارند بسیار محبوب هستند.
فرآیند کار دستگاه برش کویل سر دو قلاب

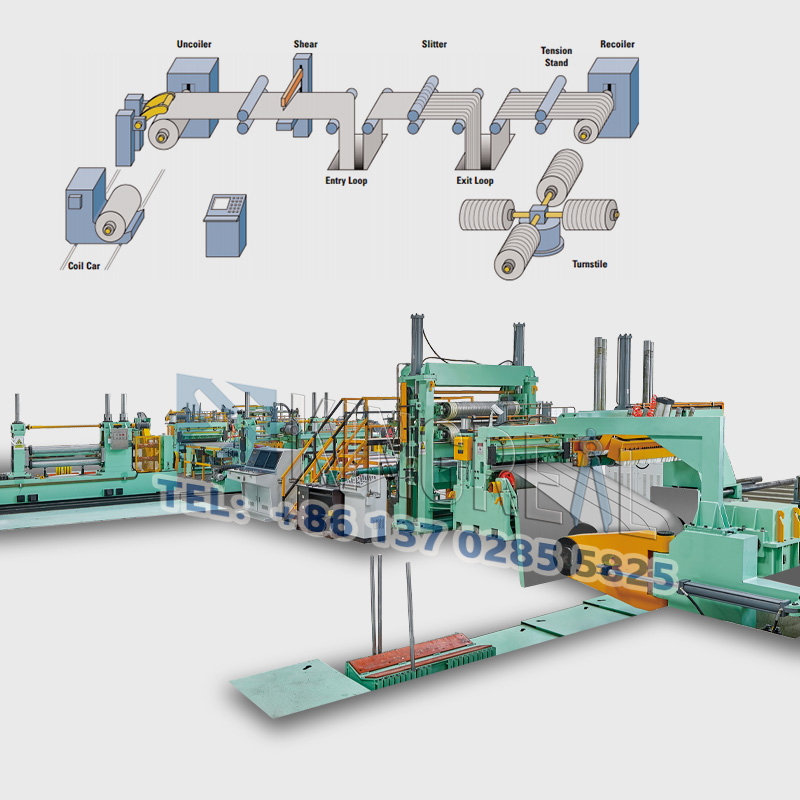

دیکویل ← برش و برش ← راهنما ← دستگاه برش ← مواد لبه سیم پیچ ← کشش ← بازپیچ ← تخلیه رول های کوچک ← بسته بندی
پارامترهای دستگاه برش سر کویل دوبل
|
مواد مواد اولیه |
فولاد ضد زنگ، فولاد نورد سرد. |
|
ضخامت مواد اولیه |
0.2mm-2.0mm |
|
عرض مواد خام |
300-1550 میلی متر |
|
قطر داخلی رول مواد خام |
Φ508mm |
|
قطر بیرونی رول مواد خام |
≤Φ1800 میلی متر |
|
وزن حجمی مواد اولیه |
≤12 تن |
|
سرعت برش |
0-80 متر در دقیقه (کار معمولی) |
|
توان کل |
حدود 150 کیلو وات |
|
مساحت طبقه |
حدود 18 متر × 6 متر |
|
خیر |
نام |
واحد |
|
1 |
چرخ دستی بار کویل |
1 واحد |
|
2 |
دیکویلر هیدرولیک با دستگاه بازکن |
1 مجموعه |
|
3 |
بیل مواد، دو غلتک خرج کردن، دستگاه برش هیدرولیک |
1 مجموعه |
|
4 |
پل حلقه شماره 1 |
1 واحد |
|
5 |
راهنمای تراز |
1 واحد |
|
6 |
دستگاه برش سیم پیچ اصلی |
1 مجموعه |
|
7 |
|
1 مجموعه |
|
8 |
پل #2 حلقه |
1 مجموعه |
|
9 |
ایستگاه کشش هیدرولیک |
1 مجموعه |
|
10 |
لحاف کننده |
1 مجموعه |
|
11 |
واگن باربری |
1 واحد |
مزیت دستگاه برش کویل سر دوبل
دستگاه برش کویل سر دوتایی با کاهش زمان تعویض نگهدارنده ابزار، بهبود راندمان تولید و بهبود منافع اقتصادی برای مشتریان، به سرعت دستگاه برش 220 متر در دقیقه دست می یابد.
دستگاه صاف کننده دستگاهی بر روی دستگاه برش کویل سر دوبل با دقت بالا است که برای صاف کردن کلاف فلزی و از بین بردن چین و چروک های سطح سیم پیچ استفاده می شود.
جزئیات اجزای دستگاه برش کویل سر دوبل
● دیکویلر هیدرولیک و دستگاه بازکن
|
ساختار |
قاب جوشی ورق فولادی، سنبه انبساط و انقباض هیدرولیک |
|
مقدار |
1 مجموعه |
|
باربر |
20T |
|
قطر بیرونی کویل فولادی |
Φ508mm |
|
قطر بیرونی کویل فولادی |
حداکثر: Φ1800 میلی متر |
|
قدرت باز شدن |
منشاء تیغه |
● سر صفحه، مواد سرب، تراز کننده پینچ، برش سر صفحه
|
ساختار |
پایه و قاب جوشی ورق فولادی |
|
مقدار |
1 |
|
مواد |
GCr15 |
|
مقدار/قطر رول پینچ |
2×Φ180 میلی متر |
|
قدرت موتور اصلی |
موتور AC30Kw |

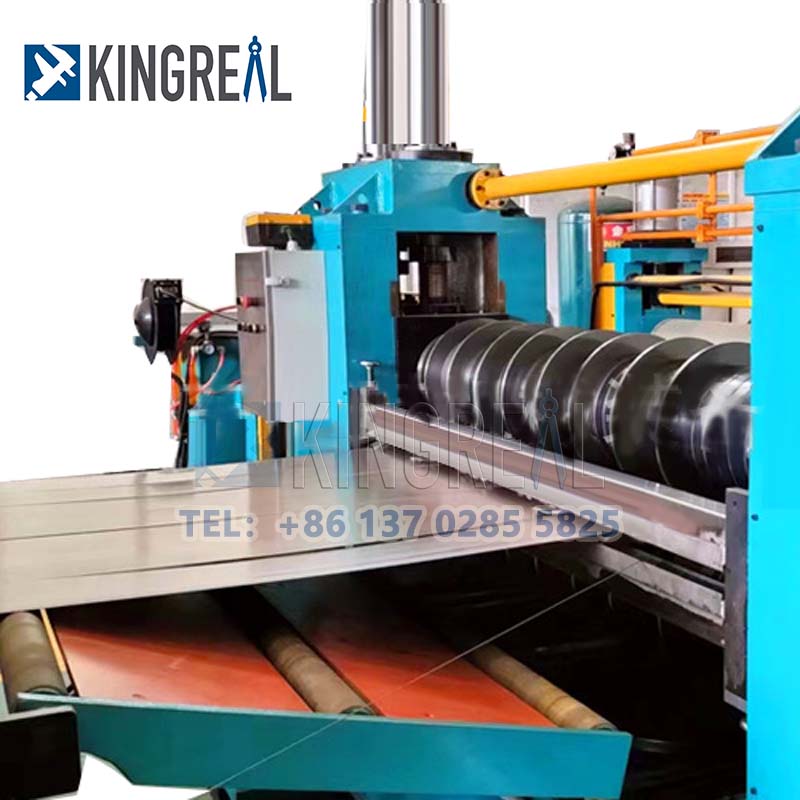

● دستگاه برش اصلی
|
ساختار |
صفحه فولادی جوش داده شده قاب و لغزنده سنگین، منبع انرژی هیدرولیک |
|
مقدار |
1 مجموعه |
|
شکل قیچی |
قیچی چهار طرفه، هر چهار تیغه قابل استفاده است |
|
جنس تیغه |
కింగ్రియల్ స్టీల్ స్లిటర్ డబుల్ స్లిట్టర్ హెడ్ కాయిల్ స్లిట్టింగ్ మెషిన్ మా అత్యంత ఫీచర్ ఉత్పత్తిలో ఒకటి. డబుల్ స్లిట్టర్ హెడ్ కాయిల్ స్లిట్టింగ్ మెషిన్ యొక్క స్లిట్టింగ్ వేగాన్ని పెంచడానికి, KINGREAL STEEL SLITTER ఈ డబుల్ స్లిట్టర్ హెడ్ కాయిల్ స్లిట్టింగ్ మెషీన్ను నైఫ్ సీటును మార్చే సమయాన్ని తగ్గించడానికి మరియు ఉత్పత్తి సామర్థ్యాన్ని మెరుగుపరచడానికి రూపొందించింది. గరిష్ట ఉత్పత్తి వేగం చేరుకుంటుంది |
|
منشاء تیغه |
آنهویی |
دستگاه برش فلزی برجسته KINGREAL STEEL SLITTER:
|
|
|
|
سوالات متداول
کارخانه KINGREAL STEEL SLITTER در شهر فوشان، استان گوانگدونگ واقع شده است. بنابراین دو راه برای رسیدن به شهر ما وجود دارد.
یکی با پرواز، مستقیم به فرودگاه فوشان یا گوانگژو است. یکی دیگر با قطار، مستقیم به ایستگاه فوشان یا گوانگژو است.
SLITER KINGREAL STEEL شما را در ایستگاه یا فرودگاه میبرد.
1. ضخامت سیم پیچ (حداقل حداکثر)؟
2. عرض سیم پیچ (حداقل حداکثر)؟
3. جنس فولاد شما چیست؟
4. وزن کویل (حداکثر)؟
5. چند قطعه با حداکثر ضخامت برای بریدن نیاز دارید؟
6. چند تن در روز یا ماهانه نیاز دارید؟
بله، KINGREAL STEEL CLITTER یک تولید کننده است. ما یک کارخانه و تیم فنی خودمان داریم، از ما دیدن کنید.
قطر کویل، محدوده ضخامت، کاربرد، درجه فولاد مواد خام، وزن کویل و درجه اتوماسیون.
1. چگونه می توان دستگاه برش سیم پیچ را به درستی کار کرد؟
2. فرآیند عملیات دقیق دستگاه برش سیم پیچ
3. نقش سنسور در دستگاه سیم پیچ چیست؟
جمع کننده ضایعات
