حلقه کردن خط برش به طول اساساً مشکل عدم تطابق بین سرعت تغذیه و برش را حل می کند. KINGREAL STEEL SLITTER تولید کننده و تامین کننده باتجربه خطوط برش تا طول است. به بازدید از کارخانه ما در چین برای دیدن ماشین آلات، چه به صورت آنلاین و چه حضوری خوش آمدید!

ویدیویی درباره حلقه کردن خط برش به طول

مقدمه ای بر حلقه برش خط به طول

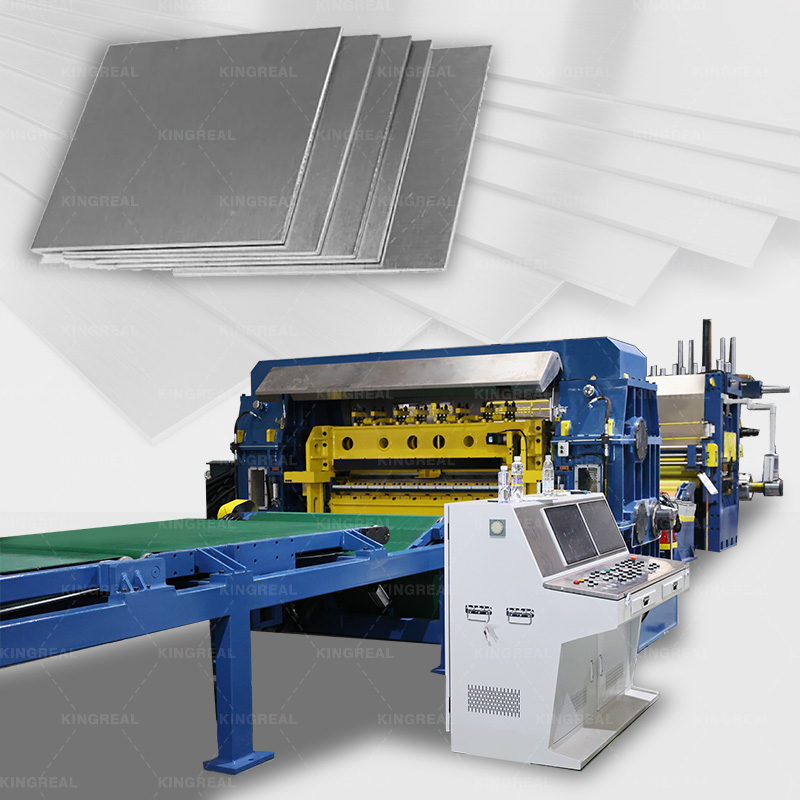

خط برش تا طول حلقه برای پردازش خودکار کویل‌های فلزی با فرمت بزرگ، یکپارچه‌سازی فرآیندهای اصلی مانند باز کردن، تراز کردن، و برش برای دستیابی به تولید یک مرحله‌ای از کویل‌های مواد خام تا ورق‌های فلزی سفارشی طراحی شده است. خط برش با پل حلقه ای اساساً مشکل اختلاف سرعت بین تغذیه و برش را حل می کند. از طریق بافر دقیق سرعت و کنترل هماهنگ‌سازی، عملیات تثبیت طول دستگاه برش به طول حلقه پایدارتر است و فرآیند برش نرم‌تر است و به طور کامل نقاط درد خطوط برش به طول سنتی ناشی از عدم تطابق سرعت، مانند وقفه در تولید و دقت کافی را از بین می‌برد. بنابراین، دستگاه برش به طول حلقه به طور قابل توجهی راندمان تولید کلی خط برش به طول حلقه را بهبود می بخشد و به طور موثر تلفات خرابی در طول تولید را کاهش می دهد.

پارامترهای حلقه برش خط به طول

مواد اولیه: ورق گالوانیزه. ورق نورد سرد؛ فولاد کربنی

ضخامت ورق: 0.3-4.0mm

عرض ورق: 500-2000 میلی متر

سرعت: 0 تا 60 متر در دقیقه

ملاحظات طراحی برای حلقه کردن خط برش به طول

دستگاه برش به طول حلقه‌ای از طریق یک طراحی ساختاری علمی به همگام‌سازی سرعت و بافر بین مراحل تغذیه و برش دست می‌یابد، و تضمینی محکم برای عملکرد کارآمد خط برش به طول حلقه‌ای ارائه می‌کند، همیشه بر اطمینان از دقت برش و دستیابی به تولید مداوم تمرکز می‌کند. از نظر طراحی میز، دستگاه برش تا طول حلقه از یک روش بلند کردن عمودی همراه با ساختار چرخ لاستیکی سطح انتقالی استفاده می کند که نه تنها به انتقال مواد صاف و بافر می شود، بلکه به طور موثر از اصطکاک مستقیم بین سطح نوار و سطح میز جلوگیری می کند و مشکلاتی مانند خراش و خراش روی سطح ورق را از بین می برد. الزامات پردازش با دقت بالا

برای دستیابی به هماهنگی دقیق بین تغذیه و برش، خط برش به طول حلقه مجهز به سه جفت سنسور فوتوالکتریک با دقت بالا برای نظارت بر موقعیت نوار فولادی در گودال حلقه در زمان واقعی است. با تنظیم خودکار ارتفاع بالابر پل حلقه، مواد کافی در گودال نگهداری می شود. هنگامی که سرعت برشی دستگاه برش به طول حلقه افزایش می یابد، پل حلقه می تواند به سرعت مواد ذخیره شده را آزاد کند و از توقف خط برش به طول حلقه به دلیل تامین ناکافی مواد جلوگیری کند. هنگامی که سرعت تغذیه بیش از حد سریع است، پل حلقه می‌تواند فوراً مواد اضافی را ذخیره کند تا از تجمع و انحراف مواد جلوگیری کند، و اطمینان حاصل شود که هر فرآیند دستگاه برش به طول حلقه می‌تواند به طور یکپارچه متصل شود. به طور خلاصه، طراحی خط برش به طول حلقه تضاد سرعت بین مراحل مختلف خط برش به طول حلقه را از طریق بافر دقیق سرعت و کنترل موقعیت حل می‌کند، و تنظیم طول خط برش به طول حلقه را دقیق‌تر و برش را پایدارتر می‌کند، و اساساً راندمان عملیاتی کلی دستگاه برش حلقه و کیفیت محصول را بهبود می‌بخشد.

●نقطه کلیدی حلقه طراحی خط برش به طول 1) عمق حلقه هرچه عمق حلقه بیشتر باشد، مواد بیشتری را می توان در گودال ذخیره کرد و سرعت برشی دستگاه برش به طول حلقه که می تواند سازگار شود، بیشتر می شود. در تولید واقعی، خط برش به طول حلقه می تواند به طور انعطاف پذیر عمق حلقه را برای نوارهای فلزی با مشخصات مختلف تنظیم کند. این امر تامین مداوم مواد را در هنگام برش با سرعت بالا تضمین می کند و از خرابی به دلیل ذخیره سازی ناکافی جلوگیری می کند. همچنین نیازهای بافر مواد را در طول برش با سرعت کم برآورده می‌کند و تولید انعطاف‌پذیر را امکان‌پذیر می‌سازد و با اندازه‌ها و مشخصات مختلف دسته‌ای سازگار می‌شود. 2) طراحی ضد خش پل حلقه ای با یک آستر مقاوم در برابر سایش با پلیمر بالا پوشیده شده است. این آستر نرم و در عین حال مقاوم در برابر سایش است و به طور موثر اصطکاک بین نوار و سطح میز را کاهش می دهد. به طور همزمان، بخش انتقال از یک طراحی غلتکی راهنما با پوشش لاستیکی استفاده می کند. سطح غلتک راهنما با مواد پلی یورتان با کیفیت بالا پوشانده شده است که حمل و نقل صاف مواد را تضمین می کند و از تماس سخت بین غلتک راهنما و سطح نوار جلوگیری می کند. این امر اساساً خراش‌های سطحی را از بین می‌برد و تضمین می‌کند که هر ورقی که توسط دستگاه برش به طول حلقه پردازش می‌شود، کیفیت سطح عالی را حفظ می‌کند. 3) تشخیص موقعیت خط برش به طول حلقه مجهز به سنسورهای با دقت بالا (با سه جفت سنسور فوتوالکتریک کار می کند) برای نظارت بر تغییرات ارتفاع حلقه در زمان واقعی. داده های تشخیص به طور همزمان به سیستم کنترل مرکزی دستگاه برش به طول حلقه منتقل می شود و به تطبیق سرعت خودکار بین تجهیزات بالادست و پایین دست دست می یابد و یک کنترل حلقه بسته را تشکیل می دهد. هنگامی که سرعت برش خط برش به طول حلقه تغییر می کند، سنسورها می توانند به سرعت نوسانات در ارتفاع حلقه را تشخیص دهند و سیستم به طور خودکار سرعت تغذیه را تنظیم می کند تا اطمینان حاصل شود که سرعت تغذیه و برش همزمان باقی می مانند و از مشکلاتی مانند تجمع مواد، کشش یا تامین ناکافی جلوگیری می کند و باعث می شود دستگاه حلقه برش کارآمدتر و روان تر شود.

مزایای دستگاه برش به طول حلقه ای

1) عملکرد با سرعت بالا

خط برش به طول حلقه می تواند به عملکرد پایدار با سرعت بالا در 60 متر در دقیقه دست یابد. همراه با عملکرد تنظیم بافر پل حلقه، دستگاه برش به طول حلقه نیازی به توقف مکرر برای تنظیم سرعت ندارد و به برش مداوم با سرعت بالا دست می یابد. در عین حال، خط برش به طول حلقه، عملکرد دستی را در طول فرآیند کاهش می دهد. اپراتورها فقط باید پارامترهای مربوطه مانند طول برش، ضخامت و سرعت را روی صفحه کنترل از قبل تنظیم کنند. در طول کار دستگاه برش به طول حلقه، مسئولیت اصلی آنها نظارت بر وضعیت عملکرد تجهیزات و رسیدگی سریع به موارد اضطراری است.

2) دقت برشی بالا

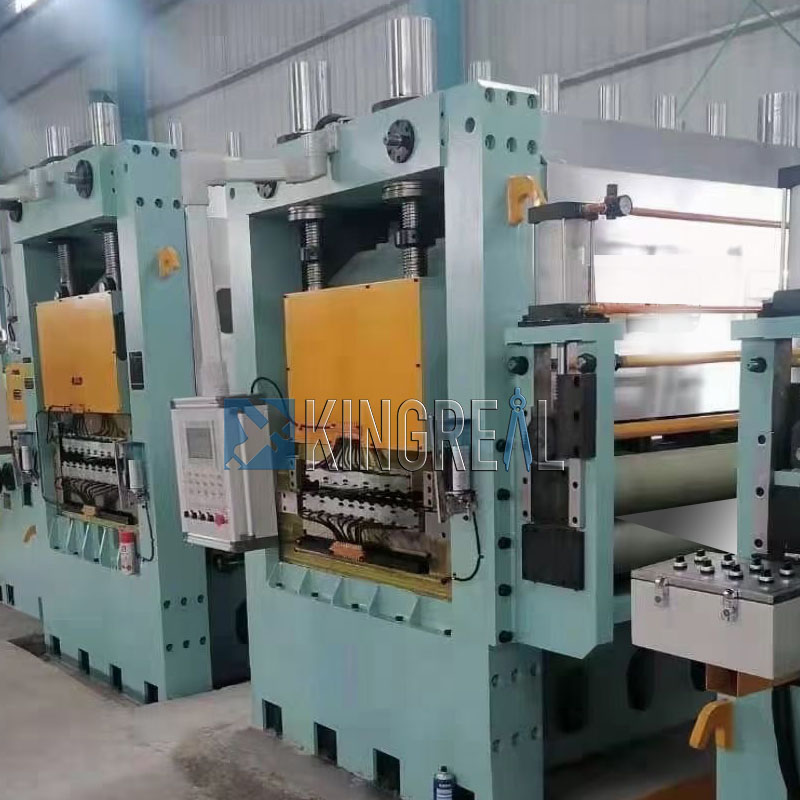

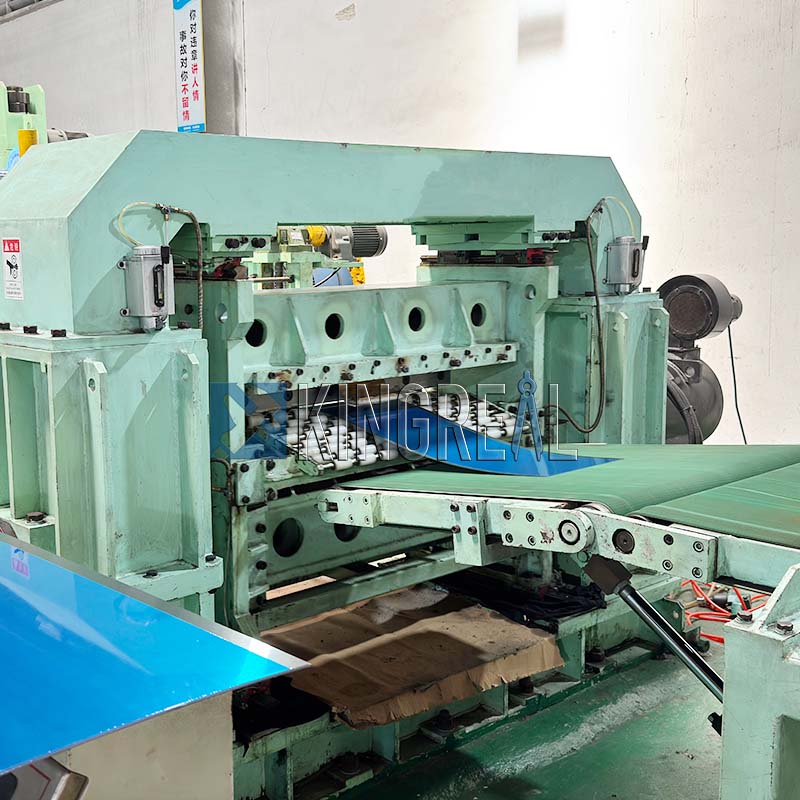

خط برش به طول حلقه مجهز به دستگاه اندازه‌گیری Servo NC است که می‌تواند طول ورق فلزی را که باید برش داده شود به دقت اندازه‌گیری کند. همراه با درایو موتور سروو، برش سریع و دقیق را به دست می آورد. برای ورق های فلزی با ضخامت های مختلف، اپراتورها می توانند به سرعت شکاف تیغه برشی را از طریق رابط انسان و ماشین تنظیم کنند و کار را راحت و کارآمد کنند. دستگاه برش به طول حلقه دار همچنین دارای چهار تیغه قابل تعویض است که امکان استفاده متناوب از تیغه را فراهم می کند، به طور قابل توجهی طول عمر قیچی را افزایش می دهد و هزینه های تعویض ابزار را کاهش می دهد و مزایای اقتصادی را به حداکثر می رساند. علاوه بر این، خط برش به طول حلقه‌ای از یک روش برش از پایین به بالا استفاده می‌کند، که اطمینان حاصل می‌کند که فرزها در هنگام برش به سمت بالا ایجاد می‌شوند، به طور موثری از خراشیدگی تسمه نقاله جلوگیری می‌کند و از نوار نقاله دستگاه برش به طول حلقه محافظت می‌کند. شایان ذکر است، شکاف برشی بالا و پایین از طریق یک سروموتور AC 0.75KW تنظیم می‌شود و دارای عملکرد حافظه شکاف است، که اجازه می‌دهد پارامترهای شکاف برای ورق‌های فلزی مختلف برای پردازش بعدی ورق‌های فلزی مشابه بدون تنظیمات مکرر در سیستم ذخیره شوند.

3) عملکرد کاملا اتوماتیک

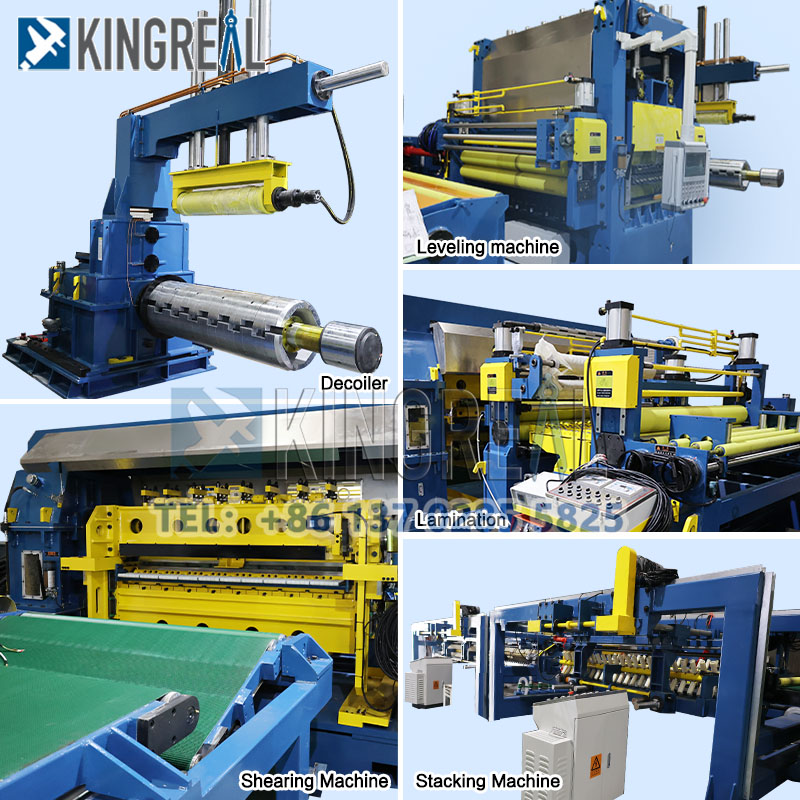

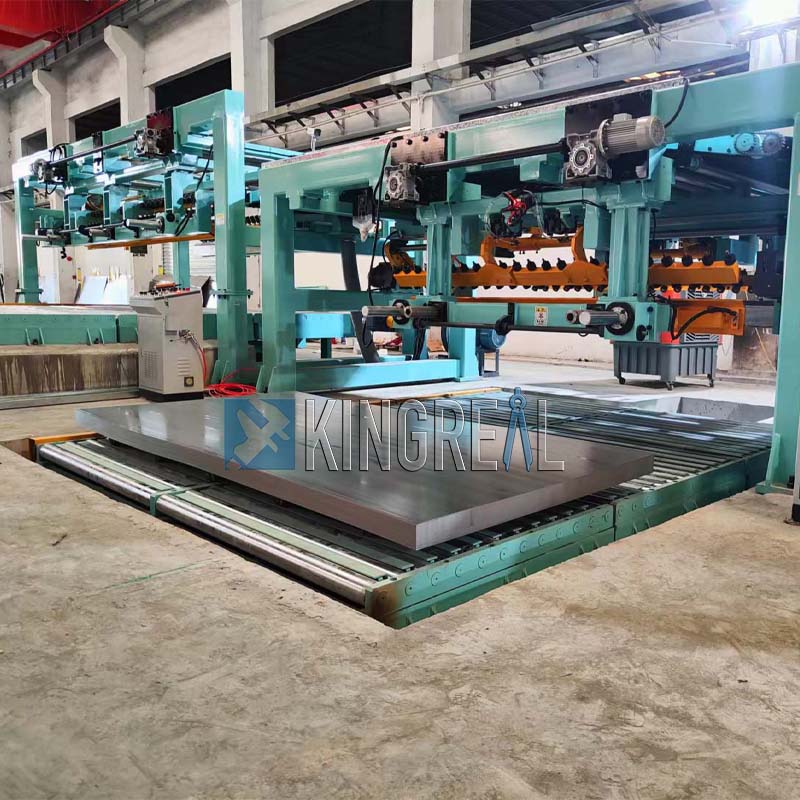

خط برش به طول حلقه‌ای، مکانیزم‌های باز کردن، تسطیح، تنظیم طول NC، برش هیدرولیک با سرعت بالا و مکانیسم‌های جمع‌آوری مواد را یکپارچه می‌کند. این توسط دستگاه های انتقال مواد، بافر، هدایت، حمل و نقل و تخلیه تکمیل می شود و یک خط تولید کامل خودکار را تشکیل می دهد. هیچ مداخله دستی در ارتباط بین فرآیندها مورد نیاز نیست و واقعاً به عملیات کاملاً خودکار دست می یابد. دستگاه برش به طول حلقه از کنترل متمرکز PLC استفاده می کند و مجهز به سیستم های کنترل الکتریکی با نام تجاری معروف مانند Yaskawa است که عملکرد پایدار و قابل اعتماد را تضمین می کند. این می تواند به طور خودکار کل فرآیند را از باز کردن و تراز کردن مواد خام تا تنظیم طول، برش و جمع آوری مواد مطابق با نیازهای تولید تکمیل کند.

خطوط سفارشی تر برش به طول

خط برش به طول مجهز به دستگاه تراز دوگانه	خط برش به طول مجهز به پشته دوتایی	خط برش به طول مجهز به دستگاه لمینیت

KINGREAL STEEL SLITTER راه حل های جامع تولید خط برش به طول را برای مشتریان در هند، اندونزی، روسیه، برزیل و سایر کشورها ارائه می دهد. برای نقل قول، لطفا با KINGREAL STEEL SLITTER تماس بگیرید!
