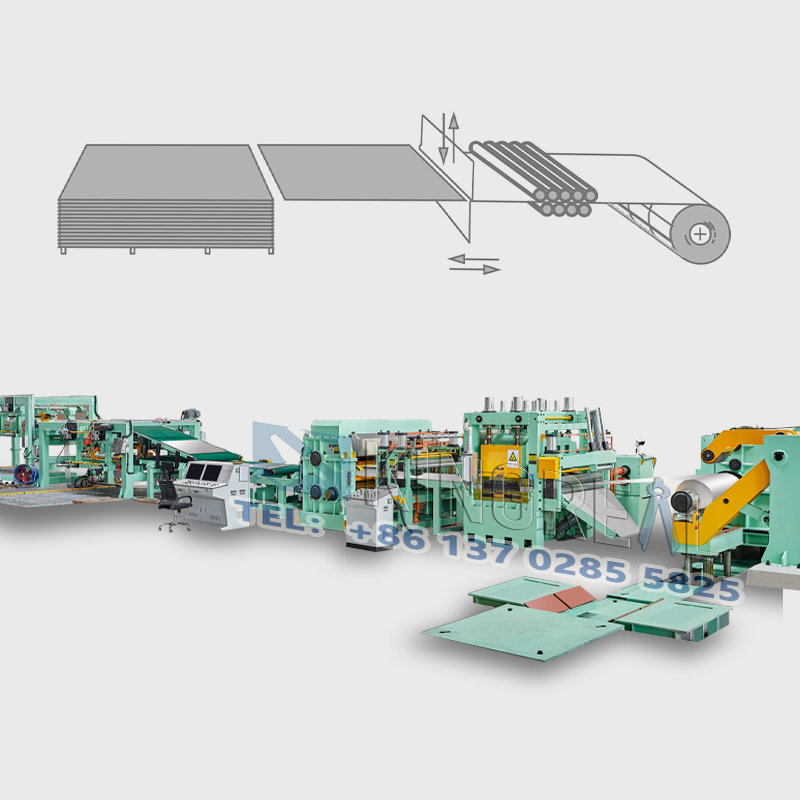

خط برش به طول فلز برای برش ورق فلزات از کلاف به ورق دیگر، صاف کردن ورق ها و پس از عملیات برش به طول، انباشته شدن ورق بر روی خط برش فلزی استفاده می شود. خط استاندارد برش فلز به طول متشکل از دیکویلر، دستگاه تسطیح، تغذیه، واحد برش و واحد انباشته است.
ویدیو درباره دستگاه برش فلز
توضیحات دستگاه برش فلز به طول
KINGREAL STEEL SLITER فلزیبرش به طول دستگاه استطراحی برای برش سیم پیچ های فلزی با ضخامت های مختلف به ورق هایی با عرض مشخص برای پردازش بیشتر فلز.
خط برش فلزی معمولاً شامل چندین تجهیزات تولید برای اطمینان از عملکرد کارآمد خط تولید است. خطوط برش فلزی معمولاً برای پردازش مواد فلزی با ضخامت 0.3 تا 12 میلیمتر یا ضخامت بیشتر، با حداکثر ضخامت 25 میلیمتر استفاده میشود. اگر به پردازش کویل با ضخامت خاصی نیاز دارید، لطفا با SLITER KINGREAL STEEL تماس بگیرید. مهندسان KINGREAL STEEL SLITTER پس از مشاوره کامل، راه حل دستگاه برش فلزی سفارشی را ارائه می دهند.
به طور معمول، یک خط برش فلزی از اجزای دقیقی مانند دیکویلر، صاف کننده، فیدر، واحد برش و واحد پشته تشکیل می شود. علاوه بر این، سیستم PLC دستگاه برش به طول فلز اطلاعاتی مانند طول، تعداد برش ها و سرعت را نمایش می دهد. وقتی به تعداد برش های تعیین شده مشتری رسید، خط برش فلزی به طور خودکار متوقف می شود و هوش استثنایی آن را نشان می دهد.
علاوه بر خطوط برش به طول فلز، KINGREAL STEEL SLITTER همچنین انواع خطوط برش به طول فلز را برای مواد مختلف و ویژگی ها و نیازهای مختلف تولید از جمله طراحی می کند.
1. فولاد ضد زنگ برش به خط طول
2. برش فولادی به خط طول
3. با پیرایش به خط طولی برش دهید
سایر گزینه های برش فلز به طول ماشین ساخت
5. ترکیب برش و برش فلز به خطوط طول
گردش کار دستگاه برش فلز به طول
چرخ دستی کویل ← دیکویل ← تغذیه غلتک خوراک پینچ ← دستگاه تسطیح با دقت بالا ← برش با طول ثابت → میز تخلیه / میز انباشته خودکار

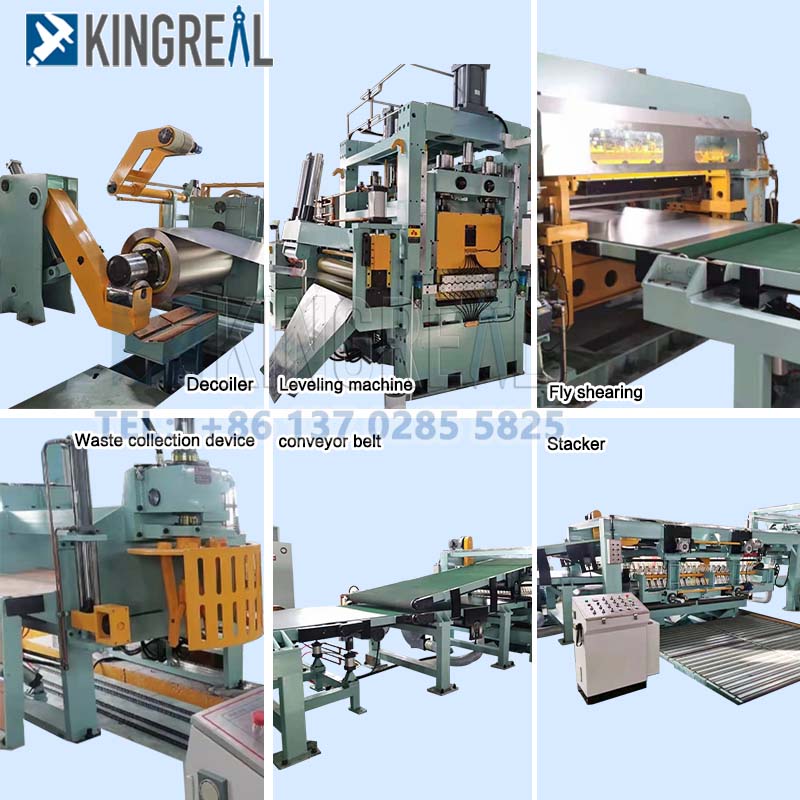

اجزای اصلی جزئیات برش فلز به خط طول
کنسول هیدرولیک KINGREAL STEEL SLITTER طراحی شده است که از سیم پیچ پشتیبانی می کند و باز کردن سیم پیچ را انجام می دهد که حداکثر ظرفیت آن 15 تن است.
از سیلندرهای هیدرولیک برای جمع شدن دیکویلر و مناسب برای قطر داخلی سیم پیچ استفاده می شود. مجهز به بازوی کنسول است.
دستگاه تسطیح KINGREAL STEEL SLITTER توسط موتور سروو برای تغذیه با سرعت بالا و تنظیم دقیق کنترل طول کنترل می شود. عملیات بر روی کنسول کنترل با کنترل قابل برنامه ریزی انجام می شود.
روش درایو: سروو موتور 15 کیلووات، درایو کاهش دقیق، تسمه نقاله هماهنگ برای تغذیه غلطک
حالت برش شامل برش هیدرولیک بالا و پایین، با برش خودکار سیگنال مستقیم فیدر. استفاده از مواد برش طراحی تنظیم شکاف، عملیات حرارتی می تواند با خیال راحت صفحه فولادی 2 میلی متری را برش دهد.
سیستم پنوماتیک شامل منبع گاز (تهیه شده توسط متقاضی)، اجزای پردازش منبع گاز، سالنوئید، خطوط لوله و سیلندرهای مربوطه و غیره است.
Salennoid و سایر اجزاء از محصولات با کیفیت بالا ساخته شده اند.
پارامترهای فنی: فشار منبع هوا: 0.4-0.6Mpa. ظرفیت: 1m³/min
لیست تجهیزات دستگاه برش فلز به طول
ماشین کویل هیدرولیک
- دیکویلر هیدرولیک
- راهنمای ورودی هیدرولیک
گردش کار دستگاه برش فلز به طول
- پل حلقه ای
- قرقره راهنمای جانبی
- دستگاه صاف کننده تغذیه سروو CNC
- سیستم اندازه گیری
- دستگاه برش
- میز نقاله
- دستگاه تخلیه پنوماتیک
- میز بالابر هیدرولیک
- باز کردن پشته ماشین
- سیستم هیدرولیک
- سیستم پنوماتیک
- کنترل PLC سیستم الکتریکی
مشخصات دستگاه برش فلز به طول
|
نوع ماشین |
برش فلز به خط طول |
|
مواد کویل |
سیم پیچ فلزی (سایرها را می توان سفارشی کرد |
|
ضخامت کویل |
- دیکویلر هیدرولیک |
|
عرض سیم پیچ |
600-2000 میلی متر |
|
قطر داخلی کویل |
500/610 میلی متر |
|
قطر بیرونی سیم پیچ |
≤2000 میلی متر |
|
سرعت برش |
10-70 متر در دقیقه |
|
برش به طول دقت |
1.5 ± میلی متر |
|
برش به محدوده طول |
500 ~ 4000 میلی متر |
|
صافی تسطیح ورق |
≤±1.5mm/m² |
برای ارائه خطوط برش فلزی به طول که به طور کامل نیازهای تولید مشتریان KINGREAL STEEL SLITER را برآورده می کند، KINGREAL STEEL SLITTER راه حل های تولید دستگاه برش فلز را بر اساس نقشه ها و نیازهای خاص مشتریان خود، از جمله ضخامت مواد، مواد، عرض، سرعت مورد نیاز و مقیاس تولید سفارشی می کند. در زیر برخی از گزینه های برجسته تولید خط برش فلزی وجود دارد:
دستگاه برش فلز به طول با دستگاه لمینیت
برای برآورده ساختن الزامات سختگیرانه مشتریان KINGREAL STEEL SLITTER برای صافی سطح ورق فلز، KINGREAL STEEL SLITTER می تواند خطوط برش فلز را با دستگاه لمینیت مجهز کند. قبل از اینکه سیم پیچ فلزی وارد دستگاه برش شود، لایه ای از فیلم بر روی سطح اعمال می شود و از خراشیده شدن آن توسط تیغه های تیز در طول فرآیند برش جلوگیری می کند.
دستگاه برش فلزی با ترازهای دوبل
برای برآورده ساختن الزامات سختگیرانه مشتریان KINGREAL STEEL SLITTER برای صافی ورق فلز و صرفه جویی در زمان در پردازش ثانویه بعدی، KINGREAL STEEL SLITTER دستگاه های برش فلز را به دستگاه های تراز دوبل مجهز می کند. سیم پیچ فلزی دو مرحله تسطیح را طی می کند که حداکثر صافی را تضمین می کند.
برش فلزی به طول خط مجهز به میزهای دوتایی
برای بهبود کارایی کلی در طول فرآیند تولید دستگاه برش به طول فلز، KINGREAL STEEL SLITTER میتواند برش فلز را با میزهای دوتایی تجهیز کند. این سیستم ضمن تضمین کیفیت بالا، سرعت روی هم چیدن ورق های فلزی را افزایش می دهد.
ماe و توجه برش فلز به خط طول
1. کویل باید درست قرار داده شود تا تعادل وزن حفظ شود. چرخ دستی سیم پیچ باید قبل از اینکه بتوان آن را مجددا تنظیم کرد، سیم پیچ را به داخل دیکویلر ثابت و کشش دهد.
2. ابتدا سر کویل را با غلتک کششی فشار دهید، سپس بسته کویل را باز کنید تا از باز شدن سر سیم پیچ جلوگیری کنید.
3. هنگامی که دستگاه در حال کار است، اپراتور نباید روی سیم پیچ بایستد.
