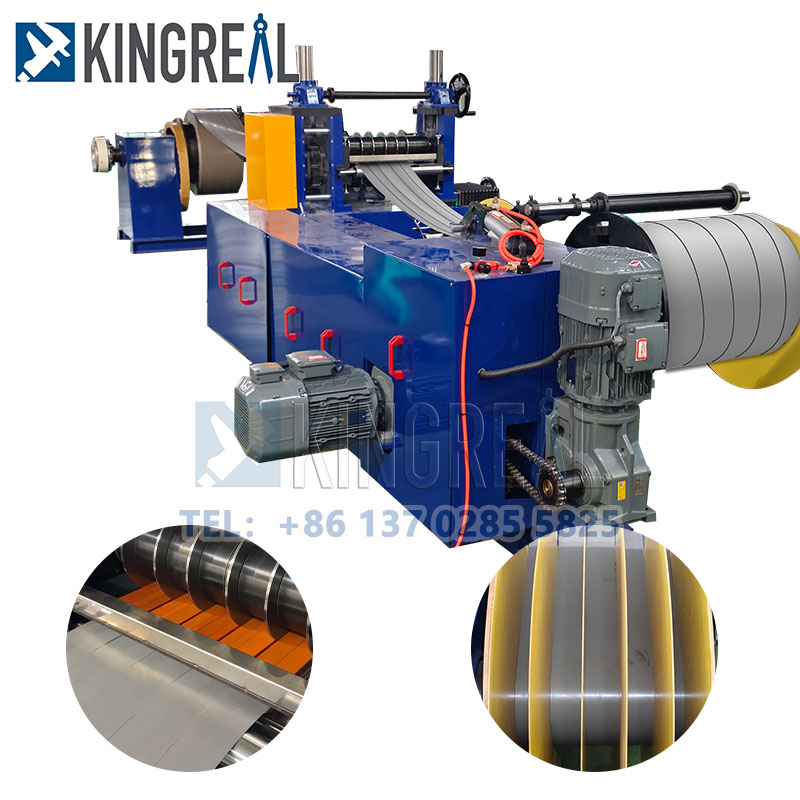

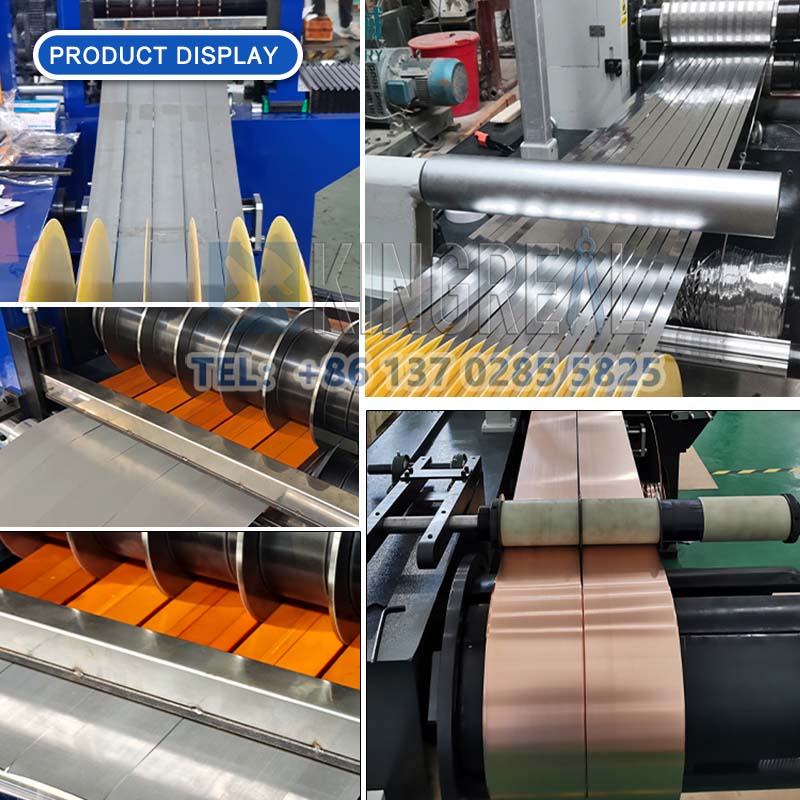

Slitter Steel KingReal یکدستگاه برش سیم پیچ سادهبرای مشتریانی که بودجه کمتری دارند. این خط برش سیم پیچ ساده در درجه اول برای شکاف کویل های گسترده به نوارهای باریک متناسب با نیاز مشتری استفاده می شود و سپس آنها را به خط تولید باز می کند.

این دستگاه برش سیم پیچ ساده به منظور پاسخگویی به نیازهای مشتریان با نیازهای کمتری و عرض سیم پیچ طراحی شده است. KingReal Steel Slitter همچنین نسخه ساده ای از خط برش سیم پیچ ساده را ارائه می دهد. این دستگاه برش سیم پیچ ساده الزامات تجهیزات را به حداقل می رساند در حالی که هنوز نیازهای یک خط برش سیم پیچ ساده را برآورده می کند.

هر دو دستگاه برش سیم پیچ ساده و هم دستگاه برش فلزی استاندارد می توانند انواع مختلفی از مواد فلزی از جمله فولاد کربن نورد و نورد سرد ، فولاد سیلیکون ، قلع ، فولاد ضد زنگ و مواد روکش شده و غیره را پردازش کنند و عملکرد دقیق برش و اتوماتیک را ارائه می دهند.

گردش کار دستگاه برش سیم پیچ ساده

بارگیری سیم پیچ → decoiling → pinching → برش → حلقه → راهنما → برش → چرخاندن ضایعات → حلقه → تنش → بازخوانی → روکش های تخلیه

پارامترهای خط برش سیم پیچ ساده

مدل	ضخامت مواد (میلی متر)	عرض مواد (میلی متر)	تعداد نوارها	سرعت	وزن سیم پیچ	اظهار
مدل 1	0.1-1	80-350	8-30	50-100	3	پارامترهای فنی و پیکربندی تجهیزات را می توان با توجه به نیاز مشتری تعیین کرد
مدل 2	0.2-2	80-350	6-30	50-150	3
مدل 3	0.2-2	80-450	6-30	50-150	5
مدل 4	0.2-2	80-650	6-30	50-150	7
مدل 5	0.2-2	80-800	6-30	50-150	7
مدل 6	0.1-1	500-1300	12-30	50-200	7/15
مدل 7	0.3-2	500-1600	12-30	50-200	7/15
مدل 8	0.3-3	500-1600	8-30	50-180	15
مدل 9	0.3-3	900-1800	8-30	50-180	20
مدل 10	1-4	900-1600	6-30	50-120	20
مدل 11	1-6	900-1600	6-30	30-80	30
مدل 12	2-12	900-1600	5-30	20-50	30

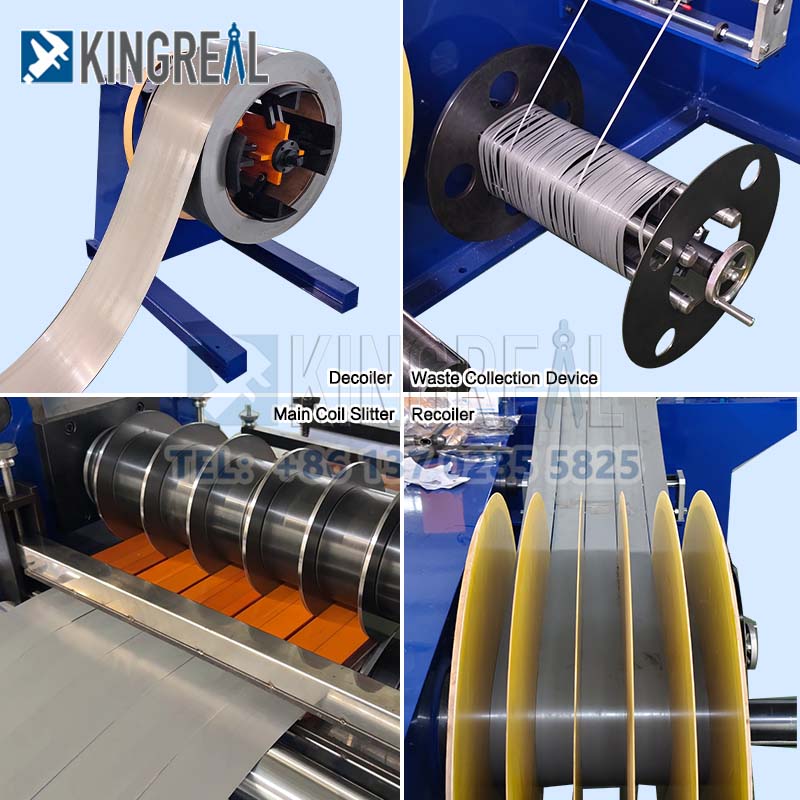

اجزای اصلی خط برش سیم پیچ ساده

الف چرخ دستی بارگذاری سیم پیچ هیدرولیک برای دستگاه برش سیم پیچ ساده

1. اجزای اصلی: ساختار فولادی جوش داده شده ، چرخ های متحرک ، چهار ستون راهنما ، شافت درایو و غیره.

حداکثر بار: 10 تن ، 1.1 کیلو وات موتور سیکلوئید Pinwheel ، سرعت سفر 6 متر در دقیقه.

درایو هیدرولیک: می توانید کویل های زیر 10 تن از بالا و پایین را با حداکثر سکته مغزی 500 میلی متر بلند کنید. سیلندر هیدرولیک: FA-φ125 میلی متر (یک مجموعه).

ب. Decoiler هیدرولیک برای خط برش سیم پیچ ساده

1) اجزای اصلی: ساختار فولادی جوش داده شده ، چهار تیغه قوس دار ، پایه کشویی گوه شکل ، ماندرل ، صفحات جانبی ، یاتاقان ها ، صندلی بلبرینگ ، ترمز دیسک پنوماتیک و غیره.

2) گسترش و دامنه انقباض: φ460 میلی متر تا φ520 میلی متر × 850 میلی متر.

3) حداکثر بار: 10 تن.

4) درایو هیدرولیک: انبساط و انقباض توسط سیلندرهای هیدرولیک فشار فشار انجام می شود. سیلندرهای هیدرولیک: FA-φ200 میلی متر (1 مجموعه)

5) قدرت موتور: موتور پینفل سیکلوئید 4.0 کیلو وات + اینورتر ، خوراک زنجیره ای محور

6) غلتک را فشار دهید: 1.1 کیلو وات موتور سیکلوئید Pinwheel

ج. بازوی پشتیبانی هیدرولیک برای دستگاه برش سیم پیچ ساده

هدف: از بازوی اصلی decoiler پشتیبانی می کند و اینرسی چرخشی حلقه را افزایش می دهد.

ساختار تک بازوی ، آسانسور سیلندر هیدرولیک و پایین آمدن.

در حین باز کردن ، بازوی پشتیبانی برای پشتیبانی از بازوی decoiler بالا می رود. در حین بارگذاری ، بازوی پشتیبانی پایین می آید.

د. پوستر ، غلتک فشار ، برشی هیدرولیک برای خط برش سیم پیچ ساده

ساختار اصلی: صفحه فولادی جوش داده شده

غلتک را فشار دهید: φ250 × 1050 میلی متر ، لوله بدون درز ، پوشش لاستیکی پلی اورتان ، موتور معمولی 18.5 کیلو وات با درایو فرکانس متغیر

برشی هیدرولیک: قاب صفحه فلزی جوش داده شده ، پایه تیغه فولادی ریخته گری

برش: تیغه چهار طرفه ، مواد: CR12MOV ، سختی: 1 60 60

درایو هیدرولیک: سیلندر هیدرولیک: FA-φ100mm ، 2 مجموعه

ه. گودال و پل برای دستگاه برش سیم پیچ ساده

ساختار اصلی: صفحه فولادی جوش داده شده

درایو هیدرولیک: CA-φ80mm ، 1 مجموعه سیلندرهای هیدرولیک کنترل پل و پایین آمدن پل را کنترل می کند

f. راهنمای سمت دستی برای خط برش سیم پیچ ساده

1. اجزای اصلی: صفحه فولادی ، مونتاژ غلتک مطبوعات ، چرخ لاستیکی پلی اورتان ، دستگیره پیچ ، تنظیم الکتریکی و غیره.

غلتک های راهنمای جانبی: مواد: CR12MOV ، با درجه حرارت بالا خاموش و معتدل ، HRC 580-620 ، 2 غلتک از هر طرف

گرم. دستگاه برش برای خط برش سیم پیچ ساده

1. اجزای اصلی: ساختار صفحه فولادی ، پایه ریخته گری ، گیربکس همزمان ، مکانیسم بالابر ، اتصال کلاچ ، مفصل جهانی و غیره.

شفت برش: 40CR ، φ140 x 1050mm ، t-slot 28mm ، فرونشست و با فرکانس متوسط ​​، زمین ، کروم سخت ، عمق شکاف 16 میلی متر.

3. قطر بیرونی برش: φ280mm (خریدار ارائه شده)

4. روش اصلاح: قفل برش با آجیل

5. یک براکت تنظیم تنظیم برای رفع نوارهای چوب

6. پانل های جانبی حرکت برقی ، آسانسور شفت برش و همزمان برقی تحتانی

7. موتور برش: موتور 45 کیلو وات AC + اینورتر

ح. بادگیر ضایعات جداگانه برای دستگاه برش سیم پیچ ساده

اجزای اصلی: ساختار صفحه فلزی جوش داده شده ، غلطک های راهنما

بادکنک دو طرفه ، مکانیسم تلسکوپی ، تخلیه اتوماتیک ، موتور AC + درایو اینورتر

من گودال حلقه و پل برای خط برش سیم پیچ ساده

قاب اصلی: ساختار صفحه فولادی جوش داده شده

درایو هیدرولیک: سیلندر هیدرولیک آسانسور پل و پایین: CA-φ80mm (1 مجموعه)

ج. ایستگاه تنش صفحه برای دستگاه برش سیم پیچ ساده

ساختار اصلی: صفحه فولادی ، غلتک جداکننده ، لاستیک PU

پد تنش: پوشیده از پشم

غلتک: φ500mm ، پوشش لاستیکی PU

هیدرولیک درایو: افزایش و پایین آمدن صفحه را کنترل می کند. سیلندر هیدرولیک: FA-φ100mm (2 مجموعه)

k. کویلر هیدرولیک ، اژکتور هیدرولیک برای خط برش سیم پیچ ساده

اجزای اصلی: ساختار فولادی جوش داده شده ، چهار صفحه فولادی ، پایه کشویی گوه شکل ، ماندرل ، صفحات جانبی ، یاتاقان ها ، بلوک های بلبرینگ ، سیلندر هیدرولیک فشار ، گیربکس ، کاهش دهنده گیربکس ، هیدرولیک هیدرولیک ، ترمز پنوماتیک و غیره.

دامنه قطر بدون کنترل: φ480mm تا φ508mm × 850mm

سیلندر هیدرولیک فشار: FA-φ150mm

حداکثر ظرفیت بار: 10 تن

موتور 75 کیلو وات AC + اینورتر

بازوی مطبوعات 80 میلی متر ، از نظر هیدرولیکی

ل. بازوی پشتیبانی هیدرولیک برای دستگاه برش سیم پیچ ساده

هدف: از بازوی اصلی کویلر پشتیبانی می کند و اینرسی چرخشی کویلر را افزایش می دهد.

ساختار تک بازوی ، از نظر هیدرولیکی

در حین سیم کشی ، بازوی پشتیبانی برای پشتیبانی از بازوی کویلر به سمت بالا بلند می شود. در حین بارگیری ، بازوی پشتیبانی به سمت پایین بلند می شود.

م. سبد تخلیه هیدرولیک برای خط برش سیم پیچ ساده

1) اجزای اصلی: ساختار فولادی جوش داده شده ، چرخ های مسافرتی ، چهار ستون راهنما ، شافت درایو و غیره.

2) حداکثر ظرفیت بار: 10 تن ، موتور پینول سیکلوئید 1.1 کیلو وات ، سرعت سفر: 6 متر در دقیقه.

3) درایو هیدرولیک: قادر به بلند کردن سیم پیچ تا 10 تن ، با حداکثر سکته مغزی 500 میلی متر. سیلندر هیدرولیک: FA-φ125mm ، یک مجموعه.

سیستم N.Hydraulic برای دستگاه برش سیم پیچ ساده

اجزای اصلی: مخزن روغن صفحه فلزی 300 کیلوگرم جوش داده شده ، دریچه های مختلف هیدرولیک و تابلوهای مدار روغن.

قدرت درایو هیدرولیک: کلاس E کلاس 11 کیلو وات ، جابجایی 30 میلی لیتر ، فشار عادی: 70 کیلوگرم در سانتی متر مربع ، حداکثر فشار: 140 کیلوگرم در سانتی متر مربع.

o. سیستم کنترل الکتریکی برای خط برش سیم پیچ ساده

1) یک کنسول کنترل اصلی و دو کابینت کنترل کمکی ، بارگذاری سیم پیچ و تخلیه را تسهیل می کند.

2) منبع تغذیه: سه فاز 380 ولت ± 10 ٪ ، 50Hz ± 1Hz

3) مؤلفه ها و برنامه های اصلی: کل خط شامل یک کنسول کنترل اصلی ، یک کنسول کنترل کمکی برای decoiler ، یک کنسول کنترل کمکی برای گیرنده و یک کابینت کنترل الکتریکی است. کل خط برش سیم پیچ ساده از کنترل متمرکز استفاده می کند. کنسول کنترل اصلی دارای صفحه نمایش دیجیتالی ، تنظیم سرعت زیاد و کم ، تغذیه دستی ، برش مداوم و عملکردهای زنگ خطر است. همه مؤلفه ها وارد شده یا از مارک های داخلی مشهور هستند. یک سیستم کنترل صفحه لمسی تنظیم و تنظیم سرعت و سایر پارامترها را تسهیل می کند. این به راحتی می تواند بین حالت های دستی ، مستقل و اتوماتیک تغییر کند و می تواند وضعیت کار هر مؤلفه را در هر زمان کنترل کند تا از عملکرد ایمن و کارآمد کل اطمینان حاصل شودخط برش سیم پیچ ساده.
