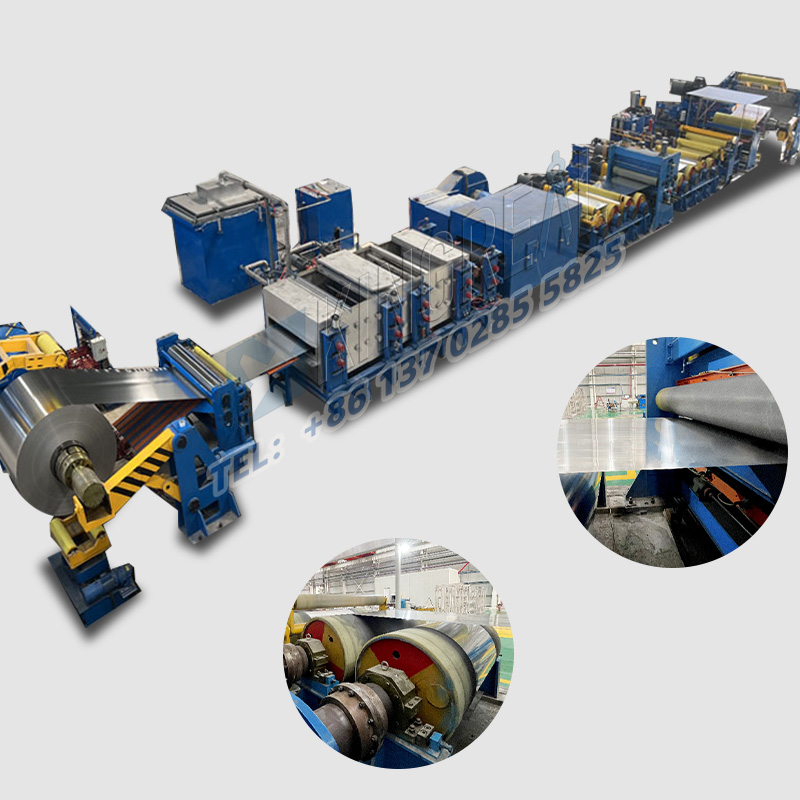

برش سطح کشش به خطوط طول مخصوصاً برای صاف کردن ورق های فلزی و کویل طراحی شده است و همچنین می توان در رابطه با دستگاه های برش فلزی به طول استفاده کرد.
برش سطح کشش به طول خط دستگاهی است که به طور خاص برای صاف کردن ورق های فلزی و کویل (از جمله فولاد ضد زنگ ، فولاد ، فولاد رو به گرم ، آلومینیوم و مس) طراحی شده است.
از نیروی مکانیکی برای اصلاح نقص هایی مانند خم ، پیچ و تاب و پیچ و تاب استفاده می کند و در نتیجه سطوح یکنواخت ، مستقیم و به طور مساوی توزیع می شود.
یک دستگاه سطح کششی می تواند مواد را در یک یا دو جهت صاف کند و از سهولت عملکرد ، راندمان بالا و دقت بالایی برخوردار باشد. در حین تولید و پردازش ورق های آلیاژ آلومینیوم یا کویل ها ، ناهمواری اغلب به دلایل مختلف رخ می دهد ، که نیاز به صاف کردن با برش سطح کشش به خط طول دارد.
دستگاه کششی سطح می تواند صافی و کیفیت سطح مواد فلزی را بهبود بخشد ، به طور موثری میزان شکستگی را کاهش می دهد و از مشکلات کیفیت ناشی از ورق یا مواد کویل ناهموار جلوگیری می کند.
به طور کلی ، برش سطح کشش به خطوط طول تجهیزات اساسی برای پردازش فلز است. آنها نقش مهمی در پردازش فلز ، بهبود دقت و کیفیت مواد فلزی ، افزایش کیفیت سطح و خصوصیات مکانیکی محصولات نهایی ، کاهش احتمال مشکلات در تولید و استفاده از محصولات بعدی ساخته شده از مواد فلزی و بهبود بهره وری تولید و مزایای اقتصادی ایفا می کنند. آنها چشم انداز برنامه گسترده ای دارند.

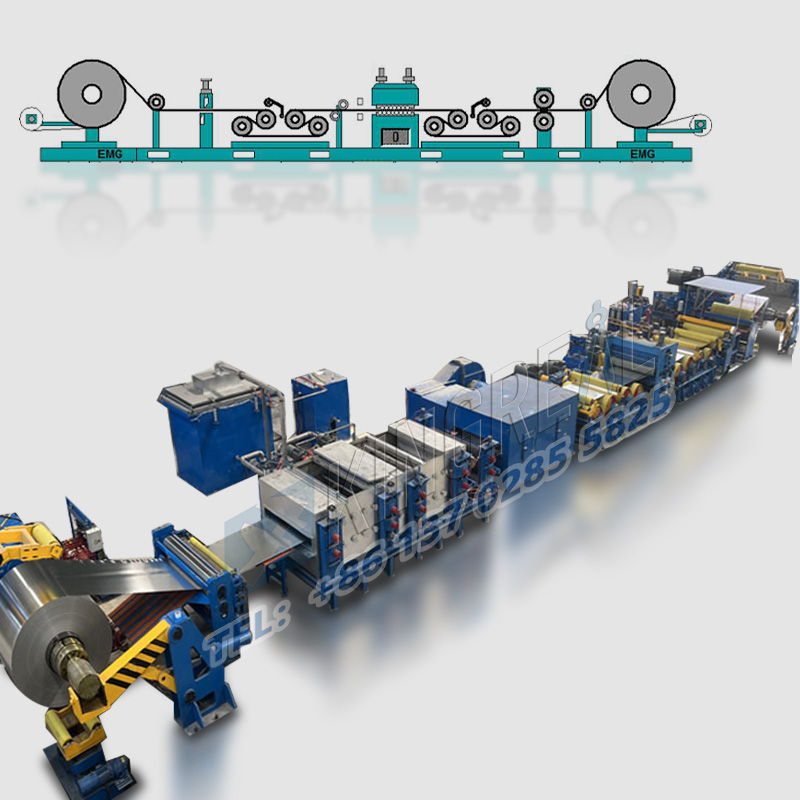

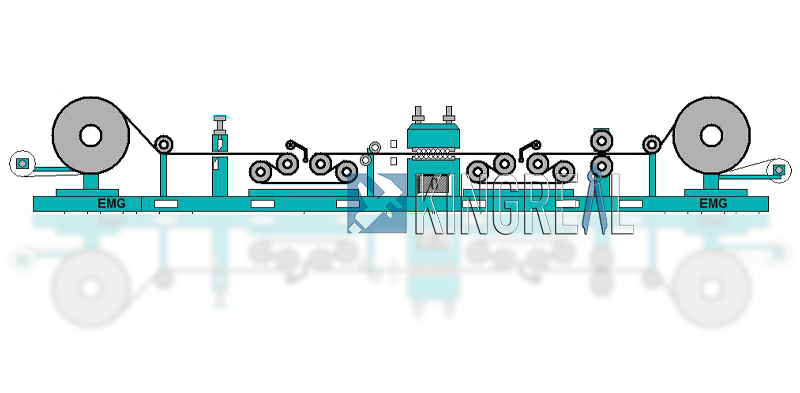

decoiler - دستگاه pinch - برشی محصول - غلتک های پین - تنظیم غلتک تنش ورودی - صاف کننده - مجموعه غلتک کشش خروجی - غلتک های Deflector Exit - Recoiler
قسمت
مدل 1
مدل 2
مدل 3
مدل 4
مدل 5
حداکثر ضخامت تراز (میلی متر)
2
2
3
3
6
ضخامت حداقل تراز (میلی متر)
0.4
0.4
0.7
0.7
1.5
حداکثر عرض تراز (میلی متر)
1000
1250
1250
1500
1600
قدرت باربری مواد (MPA)
240
240
235
235
240
قطر رول کار (میلی متر)
48
48
60
60
95
فاصله رول کار (میلی متر)
50
50
65
65
100
تعداد محصولات شکاف (N)
21
21
19
19
13
سرعت ماشین (M/min)
6
6
7
7
10
قدرت اصلی موتور (KW)
7.5
7.5
11
15
37

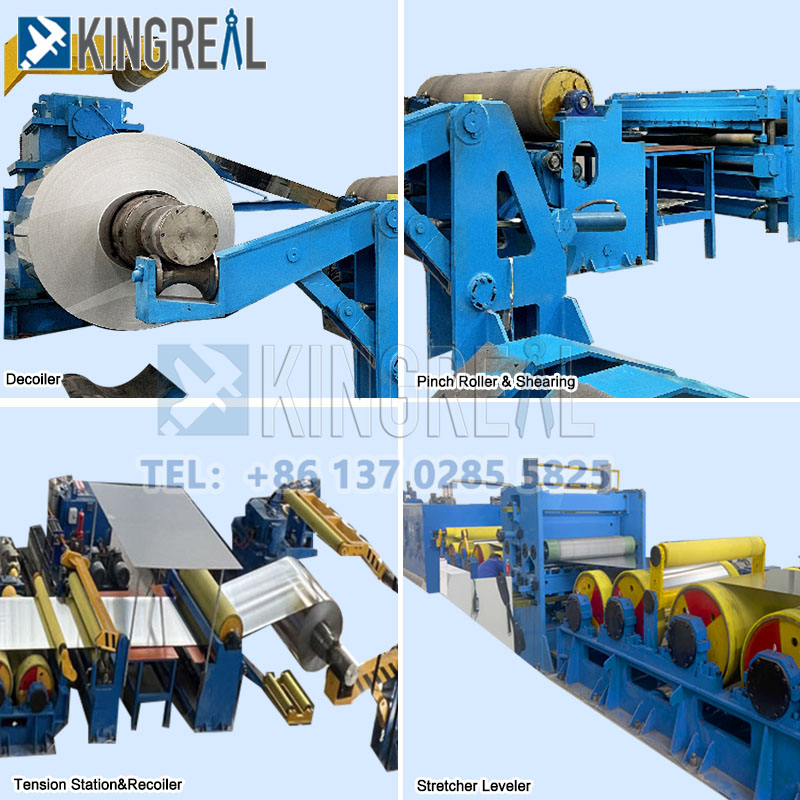

-decoiler برای برش سطح کشش به خط طول: سیم پیچ را برای پردازش بعدی باز می کند.
برشی محصول برای دستگاه سطح کششی: برشی محصول برای برش انتهای ورق های فلزی استفاده می شود. هنگامی که یک ورق از شتر قابل توجهی برخوردار است ، می توان آن را برای کاهش برش در لبه ها و بهبود عملکرد تقسیم کرد.
برشی محصول در درجه اول از یک فشار دهنده دم ، بدنه برشی ، تعویض تیغه و میز غلتکی نوسان تشکیل شده است.

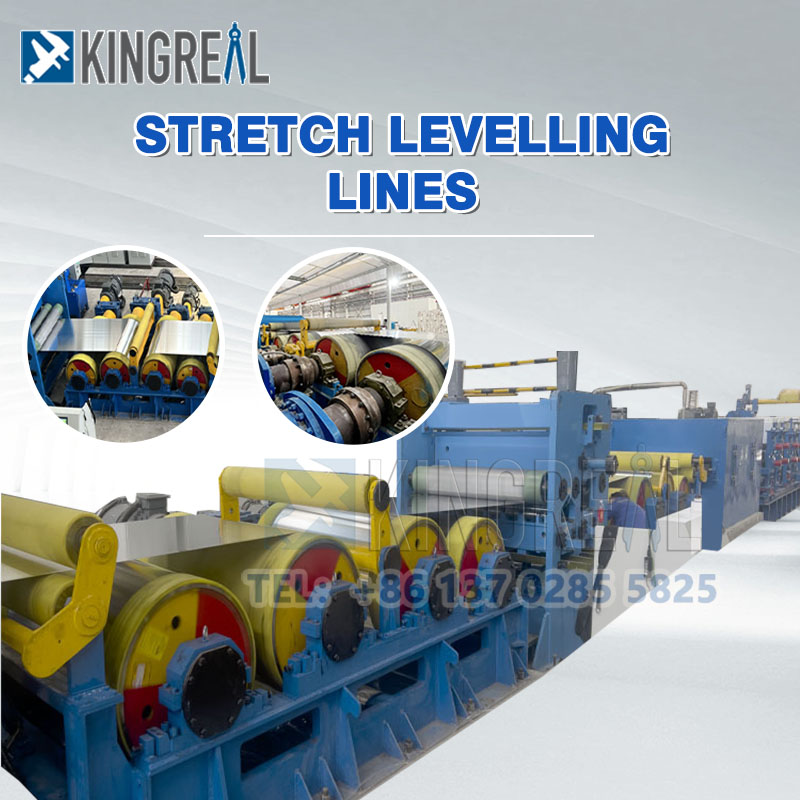

-Straightener برای دستگاه سطح کشش: صاف کننده در درجه اول از دو مجموعه غلتک تنش ، یک غلتک خمشی مرکزی و یک غلتک ترازو تشکیل شده است.
با عبور سیم پیچ فلزی یا ورق از سطح سطح ، تنش اعمال شده توسط غلطک های تنش و استرس خمشی اعمال شده توسط غلطک های خمشی ترکیب می شود.
این استرس ترکیبی باعث می شود که نوار مقدار مشخصی از کشیدگی پلاستیکی را پشت سر بگذارد ، که سپس توسط غلطک های تراز شده تراز می شود.
این روش صاف کردن صافی با کیفیت بالا را ارائه می دهد و می تواند برای صاف کردن انواع مواد فلزی از جمله نوار با استحکام بالا استفاده شود.
تنظیم غلتک و خروج تنظیم غلتک تنظیم غلتک برای دستگاه سطح کشش: تنش ایجاد شده بین این دو غلطک تنش در بخش صافی است. این مانع از انحراف نوار ، حفظ شکل مستقیم و کاهش مقاومت و کار تغییر شکل فلز می شود.
-ecoiler برای برش سطح کشش به خط طول: سیم پیچ فلزی صاف برای حمل و نقل و ذخیره سازی از راه دور آسان سیم پیچ می شود.
1. بهبود شکل نوار
عملکرد اصلی یک دستگاه سطح برانکار بهبود شکل نوار نوار فلزی است. با کشش و خم شدن نوار ، به طور موثری نقص های موج دار مانند لبه و امواج مرکزی و همچنین خم های C- و L را از بین می برد. این فرایند به طور قابل توجهی صاف بودن نوار را بهبود می بخشد و در نتیجه پایداری و ثبات بیشتر در طول پردازش بعدی ایجاد می شود.
2. بهبود عملکرد پردازش
علاوه بر این ، یک برش تراز کشش به خط طول می تواند عملکرد پردازش نوار را بهبود بخشد. با کشش و خم شدن ، مشابه اثر پوستی ، می تواند فلات عملکرد را کاهش یا از بین ببرد و در نتیجه تغییر شکل یکنواخت در طی تغییر شکل بعدی ایجاد شود.
این یکنواختی عملکرد پردازش مواد را بهبود می بخشد و باعث می شود کنترل و مناسب برای فرآیندهای مختلف بعدی انجام شود.
1.سیستم کنترل پیشرفته برای دستگاه سطح برانکارد
برش سطح کشش به طول خط از یک سیستم PLC استفاده می کند و امکان تنظیم چندین پارامترهای تولیدی در صفحه کنترل را فراهم می کند ، از جمله تنش ناپایدار ، تنظیمات سرعت ، ارتفاع ورودی و خروج و تمایل به خروج. این کنترل خودکار باعث افزایش کارایی تولید و کاهش خطای انسانی می شود.
2غلتکساختار برای دستگاه سطح برانکارد
برش سطح کشش به طول خط از یک ساختار پیشرفته چهار رولر استفاده می کند و باعث می شود HO کاملاً هیدرولیک HOتنظیم LD-Down و تنظیم انعطاف پذیر رول خمش شکل. این طرح ثبات و قوام را در طی فرآیند تنش و تراز کردن تضمین می کند.
3. کنترل سرعت فرکانس متغیر AC برای دستگاه سطح برانکارد
آسیاب نورد اصلی از یک سیستم کنترل سرعت فرکانس متغیر AC ، همراه با کنترل زیمنس PLC ، اطمینان از عملکرد صاف و تولید کارآمد استفاده می کند.
4. سیستم پیچ خورده کاملاً هیدرولیک برای دستگاه سطح کشنده
سیستم هیدرولیک AFC (کنترل پیچش اتوماتیک) کنترل شده با PLC است و دارای یک حلقه بسته شکاف رول ثابت و یک حلقه بسته نیروی نورد ثابت است. این سیستم کنترل دقیق را در طی فرآیند صاف کردن ، بهبود کیفیت محصول تضمین می کند.
5. اتوماسیون فرآیند تولید برای دستگاه سطح برانکارد
این واحد دارای فرآیند در هم تنیده ، تشخیص جوش و عملکرد هشدار است و مدیریت خودکار فرایند تولید را امکان پذیر می کند. این امر به طور قابل توجهی ایمنی و قابلیت اطمینان تجهیزات را افزایش می دهد.
6
برش تراز کشش به خط طول از پیش از تهیه ، تشخیص ، نمایش ، زنگ هشدار و ذخیره پارامترهای فرآیند برای پرس و جو و مدیریت آسان کاربر پشتیبانی می کند. این رویکرد مدیریت هوشمند ، عملکرد را ساده تر و شهودی تر می کند.
7 ساختاری پایدارطراحیبرای دستگاه سطح کشنده
کل برش سطح کشش به طول خط مجهز به پنل فریم چدن و شاسی چدن ، اطمینان از عملکرد پایدار ، کاهش لرزش و گسترش عمر سرویس دستگاه کششی است.
8. آسانعملبدیهیبرای برش سطح کشش به خط طول
دستگاه Erringer Leveler برای سهولت در کار طراحی شده است و حتی به اپراتورهای تازه کار نیز اجازه می دهد تا به سرعت بر دستگاه تسلط داشته باشند و از تولید کارآمد اطمینان حاصل کنند.
KingReal Steel Slitter هر دو برش سطح کشش را به خطوط طول و برش فلز به خطوط طول ارائه می دهد و آنها را به یک ترکیب ایده آل تبدیل می کند. دستگاه سطح کششی سطح ابتدا سطح سیم پیچ فلزی را صاف می کند و تنش های داخلی را کاهش می دهد ، قبل از اینکه آن را به داخل دستگاه برش فلزی به طول برای برش به طول از پیش تعیین شده کاهش دهید.
Slitter Steel Kingreal انواع مختلفی از برش فلزی را به دستگاه های طول ، از جمله برش سنج سبک به خط تولید طول ، برش سنج متوسط به خط طول و برش سنج سنگین به خط طول ، بسته به ضخامت مواد پردازش شده ارائه می دهد.
KingReal Steel Slitter همچنین برش برش مگس را به دستگاه طول ، برش برشی چرخشی به دستگاه طول و برش برشی ثابت به دستگاه طول ارائه می دهد و به مشتریان امکان می دهد بر اساس راندمان تولید ، مقیاس و خروجی هدف انتخاب کنند. مهندسان Slitter Steel KingReal توصیه های جامع را بر اساس نیازهای خاص مشتری برای اطمینان از هماهنگی و عملکرد بهینه تجهیزات ارائه می دهند.
 |
 |
|
دستگاه سطح کشش |
برش فلز به دستگاه طول |
1. ساخت خودرو: برش سطح کشش به خطوط طول در صنعت خودرو در طی فرآیند پردازش ورق بدنه برای صاف کردن و کشش فلز برای برآورده کردن نیازهای کیفیت خودرو استفاده می شود.
2. صنعت ساخت و ساز: از دستگاه های سطح برانکارد در صنعت ساخت و ساز برای صاف کردن و کشش صفحات فولادی در هنگام ساخت ساختار فولاد استفاده می شود تا از ثبات و استحکام سازه های فولادی اطمینان حاصل شود.
3. تولید تجهیزات الکترونیکی: در این صنعت ، از برش سطح کشش به خطوط طول برای صاف کردن و کشش ورق های فلزی یا فیلم ها برای برآورده کردن مسطح و نیازهای هدایت اجزای الکترونیکی استفاده می شود.
4. صنعت هوافضا: در این صنعت ، از دستگاه های سطح کشویی برای صاف کردن و کشش پانل های پوستی هواپیما برای بهبود قدرت و کیفیت کلی آنها استفاده می شود.
5. صنعت فلزکاری: در این صنعت ، از خطوط کشش کشش به خطوط طول برای صاف کردن و کشش برگه های مختلف فلزی برای برآورده کردن نیازهای پردازش قطعه های متنوع استفاده می شود.
